《2025年初中必刷题九年级物理上册沪粤版》

1 [2025 江西南昌调研]如图所示,连入电路中的小灯泡$L_{1}$、$L_{2}$、$L_{3}允许通过的最大电流分别为I_{1}$、$I_{2}$、$I_{3}$,且$I_{1}＞I_{2}＞I_{3}$,则此部分电路允许通过的最大电流是(C)

A.$I_{1}$
B.$I_{2}$
C.$I_{3}$
D.$I_{1}+I_{2}+I_{3}$

答案： C 【解析】根据题图可知，三个小灯泡的连接方式是串联，串联电路中电流处处相等，为保证电路安全，该部分电路允许通过的最大电流为I₃。故选C。

(1)小鹏同学在连接电路时,开关应处于断开状态。
(2)分别将电流表串联在$a$、$b$、$c$处,可以探究串联电路中各处电流的关系。
(3)实验中小鹏同学发现两个串联的小灯泡中,$L_{1}$发光,$L_{2}$不发光,造成$L_{2}$不发光的原因可能是C。
(4)由表中数据可知,串联电路中,各处电流相等,表达式为Iₐ=Iᵦ=Iₑ。

答案：
(1)断开
(2)电流
(3)C
(4)相等 Iₐ=Iᵦ=Iₑ 【解析】
(1)为保护电路，连接电路时开关应处于断开状态。
(2)分别将电流表串联在a、b、c处，电流表测串联电路中不同位置的电流，可以探究串联电路中各处电流的关系。
(3)由于两灯泡串联，则通过两灯泡的电流大小相等，故A错误；若L₂灯丝断了，电路中存在断路，则L₁也不发光，故B错误；当L₂短路时，L₂不发光，但L₁中有电流通过，会发光，故C正确；灯泡是否发光与灯泡到电源负极的距离无关，灯泡L₂靠近电源负极不会导致灯泡不亮，故D错误。
(4)由表中数据可知，串联电路中各处的电流相等，即Iₐ=Iᵦ=Iₑ。

为了保护同学们的视力,自贡很多学校教室里的日光灯更换为了 LED 护眼灯,教室里 9 盏护眼灯的连接方式是并联。如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会增大。

答案： 并 增大 【解析】教室里的9盏护眼灯是独立工作、互不影响的，所以它们之间的连接方式一定是并联；教室电路中各用电器之间是并联的，如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中又多了一条支路，因并联电路中干路电流等于各支路电流之和，所以教室电路中的总电流会增大。

(1)连接电路,闭合开关,发现小灯泡$L_{1}$亮、$L_{2}$不亮,故障原因可能是L₂断路(合理即可)。
(2)排除故障后,用电流表分别测出$A$、$B$、$C三点的电流I_{A}$、$I_{B}$、$I_{C}$,更换规格不同的小灯泡多次实验,数据记录在表格中。
(3)分析数据得出结论：并联电路中，干路电流等于各支路电流之和(或I_C=I_A+I_B)。

答案：
(1)L₂断路(合理即可)
(2)不同
(3)并联电路中，干路电流等于各支路电流之和(或I_C=I_A+I_B) 【解析】
(1)由题图可知，电路中的两灯并联，闭合开关，发现小灯泡L₁亮、L₂不亮，说明L₁所在支路和干路是连通的，则故障可能是L₂断路。
(2)为了寻找普遍规律，应该换用不同规格的小灯泡多次实验。
(3)由表格数据可知：C处的电流等于A处电流和B处电流之和，故可得出结论：并联电路中，干路电流等于各支路电流之和(或I_C=I_A+I_B)。

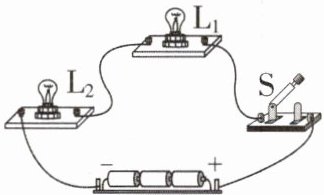

5 [2025 安徽铜陵期中]将两个规格不同的小灯泡$L_{1}$、$L_{2}$串联在如图所示的电路中,闭合开关$S$后,发现灯$L_{1}$较亮,灯$L_{2}$较暗。下列有关说法正确的是(D)

A.通过灯$L_{1}$的电流较大
B.原因是灯$L_{1}$靠近电源正极
C.灯$L_{2}$短路
D.通过灯$L_{1}的电流和通过L_{2}$的相同

答案： D 【解析】由图可知，两灯泡串联，根据串联电路电流规律可知，通过灯泡L₁、L₂的电流大小相等，故A错误，D正确；若灯L₂短路，则灯L₂不亮，故C错误；灯泡的亮暗与灯泡是否靠近电源正极无关，故B错误。故选D。
