《2025年初中必刷题九年级物理上册沪粤版》

(1)闭合开关前,将滑动变阻器的滑片移到阻值最大处,该操作的目的是保护电路。
(2)经检查各元件连接正确,闭合开关S,发现电压表一直有示数且接近电源电压,电流表示数一直为零,则电路故障可能是电阻R开路(合理即可)。
(3)排除故障后进行实验,将电流表和电压表的示数记录在表格中,分析表格中的数据可以发现,电流与电压的比值是定值,因此可以得到的实验结论是:当导体的电阻一定时,通过导体的电流与导体两端的电压成正比。
(4)滑动变阻器在该实验中最重要的作用是改变定值电阻两端的电压。

答案：
(1)保护电路
(2)电阻R开路(合理即可)
(3)定值 正比
(4)改变定值电阻两端的电压

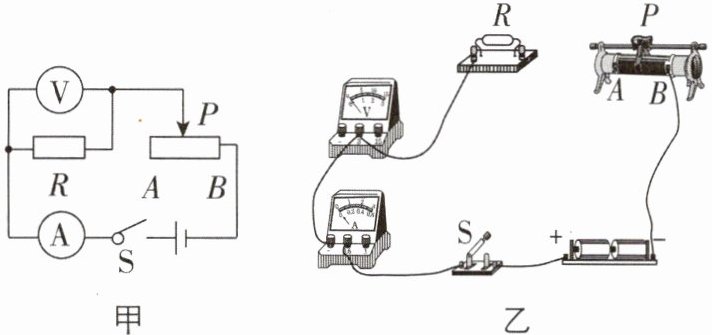

(1)小兰设计了如图甲所示电路,请用笔画线代替导线将图乙所示的实物图连接完整。
见解析图
(2)正确连接电路后,闭合开关,发现移动滑动变阻器的滑片,电流表示数有变化,电压表示数始终为零,此时电路出现的故障可能是A。
A.电阻R短路
B.电阻R断路
C.滑动变阻器短路
(3)小兰排除故障后继续实验,先后将3个定值电阻分别接入电路,闭合开关,移动滑动变阻器的滑片,直至电压表示数为2.0V,记下相应电流表示数(见下表),分析表中数据,得出的结论是:电压一定时，电流与电阻成反比。
|实验次数|电压/V|电阻/Ω|电流/A|
|1|2.0|5|0.40|
|2|2.0|10|0.20|
|3|2.0|20|0.10|
(4)本实验采用的研究方法是控制变量法。

答案：
(1)见解析图
(2)A
(3)电压一定时，电流与电阻成反比
(4)控制变量法

在“探究电流与电压、电阻之间关系”的实验中,小明通过改变电路中的电压和电阻,分别测得如下两组数据:
|第一组| | |第二组| | |
|实验序号|电阻R= 10Ω| |实验序号|电压U= 3V| |
| |电压/V|电流/A| |电阻/Ω|电流/A|
|1|1|0.1|1|5|0.6|
|2|2|0.2|2|10|0.3|
|3|3|0.3|3|15|0.2|
分析第一组数据,可得到的结论是电阻一定时，通过导体的电流与其两端电压成正比;
分析第二组数据,可得到的结论是电压一定时，通过导体的电流与其电阻成反比。

答案： 电阻一定时，通过导体的电流与其两端电压成正比 电压一定时，通过导体的电流与其电阻成反比
