《2025年初中必刷题九年级物理上册沪粤版》

1[中]在“伏安法测电阻”的实验中，下列关于滑动变阻器作用的说法中正确的是（B）
A.控制电源的电压，以免损坏电压表
B.改变电阻两端的电压和电路中的电流，实现多次测量
C.使电压表和电流表的读数更加准确
D.只能使电阻两端的电压增大，通过电阻的电流变大

答案： B　[解析]实验中移动滑动变阻器的滑片，改变了电路中的电流，被测电阻不变，电流变化，根据欧姆定律可知，被测电阻两端的电压变化，通过增大或减小滑动变阻器接入电路中的阻值，可以减小或增大电路中的电流，使被测电阻两端的电压减小或增大，从而实现多次测量，故B正确，D错误；实验中滑动变阻器不能改变电源电压，故A错误；实验中滑动变阻器对电流表、电压表读数的准确度没有影响，故C错误。

某实验小组在做“伏安法测小灯泡电阻”的实验时连接了如图所示的电路，闭合开关后发现电流表指针不偏转，电压表指针偏转，则出现上述现象的原因可能是（C）
A.小灯泡处发生了短路
B.电流表发生了开路
C.电流表两个接线柱被短接
D.滑动变阻器同时接入下面两接线柱造成电流太小

答案： C　[解析]由图可知，电路为串联电路，电流表测电路中的电流，电压表测小灯泡两端的电压，如果小灯泡被短路，则电路是通路，电流表有示数，电压表被短路，则电压表没有示数，故A不符合题意；如果电流表发生了开路，则电路开路，电流表和电压表都没有示数，故B不符合题意；如果电流表两个接线柱被短接，则电流表没有示数，电路是通路，电压表有示数，故C符合题意；如果滑动变阻器同时接入下面两接线柱，则电路中的电流较小，电流表和电压表的指针会发生偏转，只是偏转角度较小，故D不符合题意。故选C。

测量小灯泡电阻的实验中，小灯泡两端电压为2.4V时，与小灯泡串联的电流表的示数如图所示，通过小灯泡的电流为0.3A，此时小灯泡的电阻为8Ω。

答案： 0.3 8 【解析】由图可知，电流表选用小量程，分度值为0.02A，示数为0.3A，根据欧姆定律可得此时小灯泡的电阻为$R=\frac{U}{I}=\frac{2.4V}{0.3A}=8\Omega$。

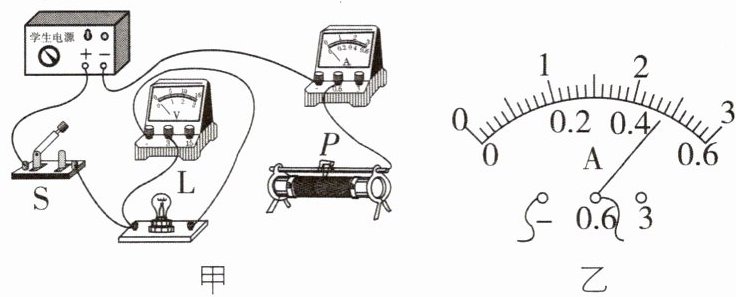

4[2024陕西汉中模拟，中]小光同学做“测量小灯泡的电阻”实验时，使用的小灯泡正常发光时两端的电压为2.5V，现已连接了部分电路，如图甲所示。

（1）请用笔画线代替导线，将图甲的实物图连接完整（要求：滑动变阻器滑片P向右移动时灯泡变亮）。
（2）闭合开关后，电流表没有示数，电压表的示数接近电源电压（各导线连接完好且只有一处存在故障），则可确定电路故障是________。
（3）故障排除后，进行实验并记录在表格中，第5次实验的电流表示数如图乙所示，电流表的示数为________A，此时小灯泡的电阻约为________Ω（计算结果保留两位小数）；从表中数据看，不同电压下小灯泡的电阻值不同，这是因为灯丝电阻受________影响。
|次数|1|2|3|4|5|
|----|----|----|----|----|----|
|电压（U/V）|0.5|1.0|1.5|2.0|2.5|
|电流（I/A）|0.18|0.30|0.38|0.44| |
|电阻（R/Ω）|2.78|3.33|3.95|4.55| |
（4）小光又对实验进行了拓展，利用电源（电压未知但恒定不变）、阻值为R₀的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，测出了未知电阻R的阻值，请你完成下列实验步骤：
①闭合开关S₁，断开S₂，读出电压表的示数U₁；
②________，读出电压表的示数U₂；
③未知定值电阻的阻值R=________（用已知量和测得量的字母表示）。

答案：

(1)如解析图所示
(2)小灯泡开路
(3)0.48 5.21 温度
(4)②闭合开关$S_1$、$S_2$ ③$\frac{U_1 - U_2}{U_2}R_0$ [解析]
(1)“测量小灯泡的电阻”实验中，滑动变阻器应与小灯泡串联，滑动变阻器滑片P向右移动时，灯泡变亮，说明电路中电流变大，滑动变阻器连入电路的阻值变小，故应将滑动变阻器右下接线柱接入电路，如图所示。
(2)依题意，电流表没有示数，说明电路可能发生开路，电压表的示数接近电源电压，说明电压表与电源相通，则可确定电路故障是小灯泡开路。
(3)由乙图可知，电流表示数为0.48A，第5次实验的电压表示数为2.5V，灯泡两端电压为2.5V，则小灯泡的电阻$R=\frac{U}{I}=\frac{2.5V}{0.48A}\approx5.21\Omega$。不同电压下小灯泡的电阻值不同，这是因为灯丝电阻受温度影响。
(4)①分析图丙可知，闭合开关$S_1$，断开$S_2$，电压表串联在电路中，电压表的示数为$U_1$，则电源电压为$U_1$；②闭合开关$S_1$、$S_2$，两电阻串联，电压表测量$R_0$两端电压，电压表的示数为$U_2$，则$R_0$两端电压为$U_2$；③未知电阻的阻值$R=\frac{U_R}{I_R}=\frac{U_1 - U_2}{\frac{U_2}{R_0}}=\frac{U_1 - U_2}{U_2}R_0$。

5核心素养科学思维[2025四川达州期中，中]如图所示是电学中常见的电路图，在A、B两点间接入元件，并进行对应实验。关于不同实验的描述中，正确的是（C）

A.探究电流与电阻的关系——改变接入AB间电阻大小和电压大小
B.探究电流与电压的关系——AB间电阻大小不变，必须使AB间电压成倍数变化
C.测量未知电阻阻值——滑动变阻器用于改变电阻两端电压和通过的电流
D.测量小灯泡的阻值——需多次测量求平均值，减小误差

答案： C 【解析】探究电流与电阻的关系，需要改变接入AB间电阻大小，且控制接入AB间电阻两端的电压不变，故A选项错误；探究电流与电压的关系，需保持AB间电阻大小不变，改变接入AB间电阻两端的电压，但接入AB间电阻两端的电压不需要成倍数变化，故B选项错误；测量未知电阻的阻值，应该多次移动变阻器滑片，改变未知电阻两端的电压和通过的电流，多次测量求平均值，故C选项正确；测量小灯泡的阻值时，小灯泡电阻会随温度的变化而变化，故求小灯泡阻值时不能多次测量求平均值，故D选项错误。
