3 [2025广东珠海期中,中]在“探究串、并联电路中电压的规律”实验中,电源电压不变。

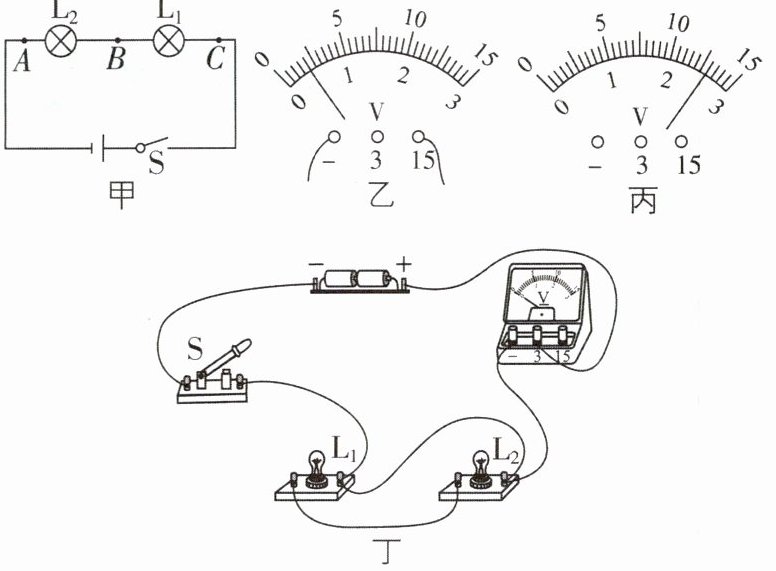

(1)为了探究串联电路的电压规律,小桃设计了如图甲所示的电路,在连接电路时,开关要断开。
(2)小桃用电压表测量AB两端的电压时,闭合开关,电压表示数如图乙所示,为了使实验结果更精确,接下来她应该:断开开关,C(填字母)。
A.减小电源电压
B.换一个量程更大的电压表
C.换用电压表的小量程
(3)调整后,再次闭合开关,电压表的示数如图丙所示,此时AB两端的电压为2.6V。接着,再分别测出BC、AC两端的电压并记录在表格中。分析实验数据初步得出结论:串联电路中,$U_{AC}=U_{AB}+U_{BC}$(用$U_{AB}$、$U_{BC}和U_{AC}$表示)。
|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
||1.8|4.4|
(4)实验中,应选择规格不同(填“相同”或“不同”)的小灯泡进行多次实验,目的是B。
A.取平均值减小误差
B.寻找普遍规律
(5)在“探究并联电路中电压的规律”实验中:小桃连接了如图丁所示的部分电路,此时闭合开关,灯L₁、L₂均不发光(填“发光”或“不发光”),电压表有(填“有”或“无”)示数。小桃将电路修改正确后,L₁与L₂并联,闭合开关S,小桃发现灯L₁的亮度大于灯L₂的,则灯L₁两端的电压等于(填“大于”“小于”或“等于”)灯L₂两端的电压。

答案： 3.
(2)C　
(3)2.6 $U_{AC}=U_{AB}+U_{BC}$　
(4)不同 B　
(5)不发光　有　等于　[解析]
(2)在探究串联电路的电压规律时，用电压表测量AB两端的电压，闭合开关后，电压表示数如图乙所示，电压表指针偏转角度较小，为了使实验结果更精确，接下来她应该:断开开关，换用电压表的小量程，故选C。
(3)由
(2)可知，电压表使用“0~3V”量程，分度值为0.1V，所以AB两端的电压为2.6V;分析实验数据有:2.6V + 1.8V = 4.4V，故初步得出结论:串联电路中，电源电压等于各部分电路两端电压之和，即:串联电路中，$U_{AC}=U_{AB}+U_{BC}$。
(4)实验中，应选择规格不同的小灯泡进行多次实验，目的是寻找普遍规律，故选B。
(5)如图丁所示电路，电压表串联在电路中，闭合开关，出现的现象是:灯泡$L_{1}$、$L_{2}$都不发光，电压表有示数;电路修改正确后，闭合开关S，两个灯泡并联，根据并联电路各支路两端电压相等可知，虽然灯$L_{1}$的亮度大于灯$L_{2}$的，但灯$L_{1}$两端的电压等于灯$L_{2}$两端的电压。
