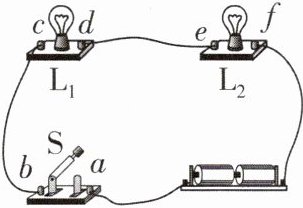

1 [2025辽宁沈阳质检,中]如图所示,闭合开关S,两灯都不亮,当用一根导线分别连接a、b接线柱,c、d接线柱时,两灯都不亮;连接e、f接线柱时,只有一个灯泡发光。则电路故障可能是(B)

A.灯泡$L_1$短路
B.灯泡$L_2$开路
C.灯泡$L_2$短路
D.开关S开路

答案： 1.B 【解析】由电路图可知，两灯泡串联，闭合开关，两灯均不亮，说明电路中某处开路，或两灯均短路；用一根导线的两端接触a、b接线柱或c、d接线柱时，两灯都不亮，当导线接触e、f接线柱时，只有一个灯泡发光，此时导线将灯L₂短路(L₂一定不发光)，所以此时一定是灯泡L₁发光(L₁灯丝完好)，此时电路处于通路状态(开关没有问题)，由此说明该电路的故障是L₂开路，故B正确。

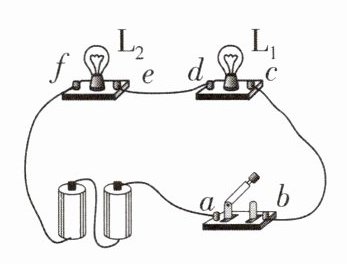

2 [2025江苏南京质检,中]如图所示电路,开关闭合后,发现$L_1、$$L_2$都不亮。小明将开关、$L_1$和$L_2$的接线柱分别用a、b、c、d、e、f表示,用一电压表检测电路故障,表中是他记录的检测数据。若电路中有两处故障,则故障的原因可能是( B )

答案： 2.B 【解析】根据实物图可知，两个灯泡串联接入电路中，闭合开关后，两个灯泡都不亮且电路中有两处故障，说明电路存在开路，或两灯同时短路；电压表有示数，说明电压表的两个接线柱和电源的两极连通，电压表无示数，说明电压表的两个接线柱和电源的两极间存在开路，或与电压表并联的部分短路；由表可知，电压表接a、b和a、d接线柱时示数都是3V，等于电源电压，接c、b和c、d接线柱时电压表没有示数，则故障可能是开关开路且L₂短路，故A、C、D不符合题意，B符合题意。

如图所示电路中,电源电压为6V,闭合开关S后,发现两灯均不发光,电流表的指针几乎不偏转,电压表的示数约为6V。两表接法均正确,则电路中可能出现的故障是(A)
A.灯泡$L_1$的灯丝熔断
B.开关接触不良
C.灯泡$L_1$被短路
D.电流表被烧坏

答案： 3.A 【解析】根据电路图可知，两灯泡串联，电压表测量L₁两端电压，电流表测量电路中的电流。当开关S闭合时，电流表的指针几乎不偏转，L₁、L₂均不发光，说明电路故障应该是开路；电压表的示数约为6V，说明电压表通过电流表、L₂、开关与电源两极相连，则电流表、L₂、开关都没有开路，则可能是L₁处出现开路。故选A。

如图所示的电路中,电源电压不变,闭合开关S后,灯$L_1、$$L_2$都发光。一段时间后,其中一盏灯突然熄灭,另一盏灯仍发光,电流表、电压表的示数都变为0,产生这一现象的原因可能是(B)
A.灯$L_2$短路
B.电流表开路
C.灯$L_1$开路
D.灯$L_2$开路

答案： 4.B 【解析】根据电路图可知，两灯泡并联，电压表测量电源电压，电流表测量通过L₂的电流；其中一盏灯灭了，另一盏灯仍发光，电流表示数变为0，说明电流表所在的支路出现了开路；电压表示数也为0，说明电压表与电源的两极之间是断开的，所以故障可能是电流表开路。故选B。

5 [2024吉林长春质检,中]在如图所示的电路中,开关S闭合后,两灯均正常发光。若某一时刻,灯$L_1$的灯丝突然被烧断,下列说法中正确的是(C)

A.两只电流表示数均变小
B.两只电流表示数均变大

C.A_1$示数变小$,A_2$示数不变$
$D.A_1$示数变大$,A_2$示数不变

答案： 5.C 【解析】由电路图可知，两灯泡并联，电流表A₂测L₂支路的电流，A₁测干路电流。当灯L₁的灯丝突然被烧断后，电路变为L₂的简单电路，两电流表都测通过L₂的电流；因并联电路独立工作、互不影响，所以电流表A₂的示数不变，由于并联电路干路电流等于各支路电流之和，所以电流表A₁的示数变小，故C正确。故选C。

6 [2024山西太原质检,中]某同学采用如图所示的电路做电学实验,闭合开关后,以下分析正确的是(C)
A.若$L_1$短路,电流表有示数,电压表无示数
B.若$L_1$开路,电流表无示数,电压表有示数
C.若$L_2$短路,电流表有示数,电压表无示数
D.若$L_2$开路,电流表有示数,电压表有示数

答案： 6.C 【解析】如果L₁短路，电流表和电压表都有示数，故A错误；如果L₁开路，则电路开路，电流表和电压表都没有示数，故B错误；如果L₂短路，L₂相当于导线，电流表有示数，但是电压表被短路，因此电压表没有示数，故C正确；如果L₂开路，则电路开路，电流表几乎没有示数，但是电压表两个接线柱能通过L₁和电流表连接到电源的两极，此时电压表有示数，接近电源电压，故D错误。故选C。
