1 [2024安徽中考,中]图甲为小英同学设计的“探究电流与电压的关系”电路图,电源两端电压为3V,滑动变阻器的规格为“50Ω 1.5A”。

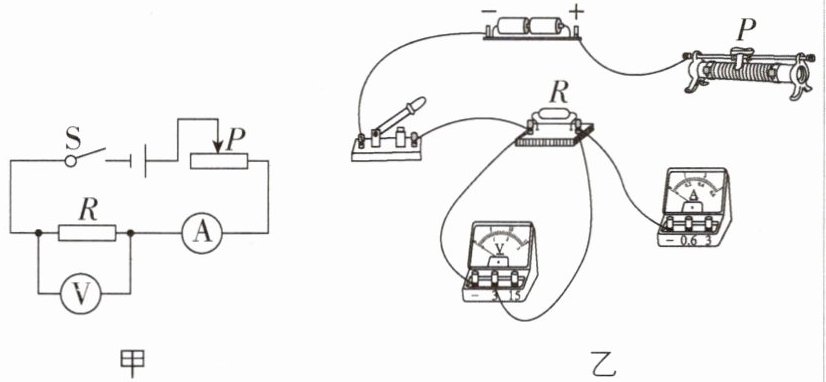

(1)请按照图甲,将图乙中的实物电路连接完整。
如图所示(2)正确连接电路后,将滑动变阻器的滑片P移至阻值最大处,闭合开关,移动滑片P,小英发现电流表和电压表均无示数。为了排查电路故障,她断开开关,然后按图丙所示的电路图,只将与电压表“+”接线柱相连导线的另一端拆下,并正确连接到滑动变阻器的接线柱上。重复前面的操作,发现电压表有示数且保持不变,电流表始终无示数。若电路中只有一处故障,则故障可能是____。

电流表断路(合理即可)(3)排除故障后进行实验,得到的实验数据如下表所示。
|数据序号|1|2|3|4|5|6|
|电压U/V|0.30|0.60|0.90|1.20|1.50|1.80|
|电流I/A|0.08|0.15|0.23|0.30|0.38|0.45|
分析表中的数据,可以初步得出结论:在电阻一定的情况下,____。
电流与电压成正比(4)本实验中,定值电阻R的阻值为____Ω(保留一位小数)。3.9

答案： 1.
(1)如图所示
(2)电流表断路(合理即可)
(3)电流与电压成正比
(4)3.9

2 [2024山东临沂中考节选,中]用电压表和电流表等器材探究电流与电阻的关系,电源电压为4.5V,所用定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
(1)先将30Ω的电阻接入图甲所示电路,闭合开关前,应将滑动变阻器的滑片移到最左(填“左”或“右”)端。

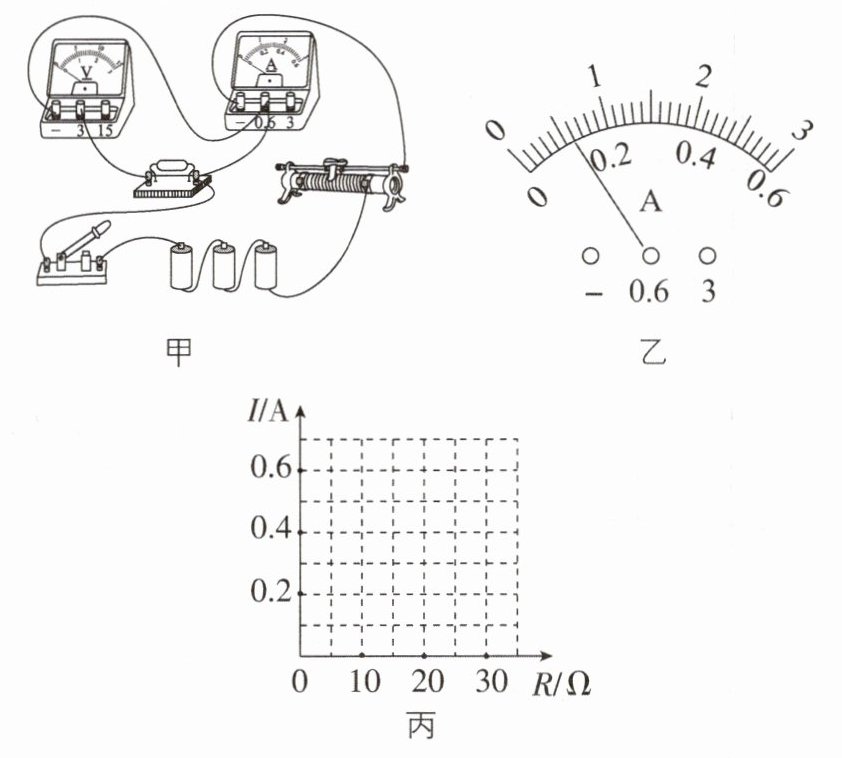

(2)图甲所示电路有一条导线连接错误,请在该导线上打“×”,并用笔画一条线代替导线,将电路连接正确。
(3)改正错误后闭合开关,电流表无示数,电压表有示数,可能是定值电阻断路。
(4)排除故障后闭合开关,移动滑动变阻器的滑片,当电压表的示数为3.0V时,电流表的示数为0.1A。断开开关,将30Ω的电阻换成25Ω的后再闭合开关,应将滑动变阻器的滑片向右(填“左”或“右”)移动,直至电压表示数为3.0V,此时,电流表的示数如图乙所示,为0.12A。
(5)实验数据如下表所示,请在图丙中描绘出I-R的关系图像。
|实验次数|1|2|3|4|5|6|
|电阻R/Ω|30|25|20|15|10|5|
|电流I/A|0.1| |0.15|0.2|0.3|0.6|

答案： 2.
(1)左
(2)如图1所示(答案不唯一)
(3)断
(4)右0.12
(5)如图2所示
