《2025年初中必刷题九年级物理上册沪粤版》

1 [2024浙江杭州质检]关于电流表和电压表的使用方法,下列说法正确的是 (B)

A.一般先用较小量程进行试触
B.图中电压表的示数是2.5V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表

答案： B　[解析]在测未知电流或电压时，通常用电表的大量程进行试触，故A错误；图中电压表选择的是“0~3V”量程，分度值是0.1V，示数是2.5V，故B正确；电流表必须和被测的用电器串联，而不是并联，故C错误；电压表和电流表在使用时，都要让电流从“+”接线柱流进电表，故D错误。故选B。

对于如图所示的四个电路图,下列说法中正确的是 ( C )
A.图a中,电流表测量的是通过灯$L_1$的电流
B.图b中,电流表与灯$L_1$是串联的
C.图c中,开关闭合后电压表测灯$L_2$两端电压
D.图d中,开关闭合后电流表示数不变

答案： C　[解析]A L₁、L₂并联后与电流表串联，电流表测量电路中的总电流，A错误；B 电流从电源正极出来后，一支经过L₁回到电源负极，另一支经过电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误；C 两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确；D 开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合前后电流表示数发生变化，D错误。

3 下列电流表和电压表的读数正确的是 (D)
A.0.58 2.5
B.0.54A 2.5V
C.2.9A 12.5V
D.0.58A 12.5V

答案： D　[解析]图中电流表的量程为“0~0.6A”，分度值为0.02A，示数为0.58A，图中电压表的量程为“0~15V”，分度值为0.5V，示数为12.5V，故D正确。故选D。

4 [2024湖北鄂州期末,中]如图所示,当开关S闭合后,要使灯$L_1、$$L_2$并联,则 (C)

A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表

答案： C　[解析]开关S闭合后，要使灯L₁、L₂并联，则电流必须从电源正极出发，分别流过L₁、L₂，汇合后流回电源负极，因此甲是相当于断路的电压表，乙是相当于导线的电流表。

5 [2025湖北武汉质检,中]如图所示的电路图中,①②③是电流表或电压表,各元件和各部分间的连接均完好,闭合开关,下列说法正确的是 ( D )

A.若两灯串联,则②为电流表,①③均为电压表,①测左侧灯泡两端电压
B.若③为电压表,①②为电流表,则两灯均发光
C.若②为电压表,①③均为电流表,则①的示数可能比③的示数小
D.若①③为同种电表,②为另一种电表,则两灯均发光

答案： D　[解析]若两灯串联，则②为电流表，①③均为电压表，此时①测量右侧灯泡两端电压，故A错误。若③为电压表，①②为电流表，则右侧灯泡被短路，只有左侧灯泡可以发光，故B错误。若②为电压表，①③均为电流表，则①测量的是干路电流，③测量的是支路电流，所以①的示数一定比③的示数大，故C错误。若①③为同种电表，②为另一种电表，有两种情况：一是①③为电流表，②为电压表，此时两灯并联，两灯均发光；二是①③为电压表，②为电流表，此时两灯串联，两灯均发光。故D正确。故选D。

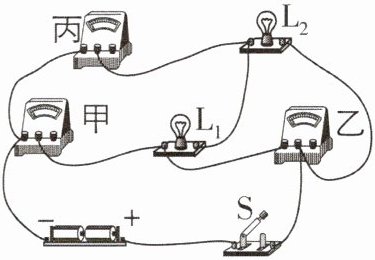

6 [中]如图所示,其中甲、乙、丙为三个电表(电流表或电压表)。闭合开关S后,下列关于甲、乙、丙三个电表的判断,正确的是 (B)

A.若$L_1、$$L_2$同时发光,则甲一定是电流表
B.若甲、丙是电流表,则$L_1$一定不发光
C.若甲、乙是电压表,则$L_2$一定不发光
D.若乙、丙是电流表,则$L_1、$$L_2$正常发光,乙、丙两表的示数相同

答案： B　[解析]若L₁、L₂同时发光，L₁、L₂串联时，甲一定为电流表，L₁、L₂并联时，甲一定为电压表，A错误；若甲、丙是电流表，则L₁被短路，故L₁一定不发光，B正确；若甲、乙是电压表，当丙为电流表时，L₂发光，C错误；若乙、丙是电流表，甲为电压表时，L₁、L₂并联，此时乙测量通过L₁的电流，丙测量干路电流，故丙的示数大于乙的示数，甲为电流表时，电源被短路，L₁、L₂均不发光，故D错误。
