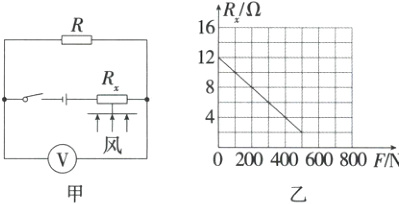

7.(2024邵阳模拟)在中学生科技创新大赛中,某参赛小组设计了一种测定风力大小的装置如图甲所示,迎风板与压敏电阻Rₓ连接,工作时迎风板总是正对风吹来的方向。压敏电阻的阻值随风力变化而变化,其阻值Rₓ与风力F关系如图乙所示。电源电压恒为12V,定值电阻R为4Ω。
(1)开关闭合后,无风时,电压表的示数是________V;
(2)当风力增大时,电路中的电流________;(填变化情况)
(3)如果电压表的读数范围为0~8V,该装置所能测量的最大风力为________N。
(1)开关闭合后,无风时,电压表的示数是________V;
(2)当风力增大时,电路中的电流________;(填变化情况)
(3)如果电压表的读数范围为0~8V,该装置所能测量的最大风力为________N。
答案:
答案
(1)3
(2)变大
(3)500
解析
(1)由图甲可知,R与Rₓ串联,电压表测R两端的电压,由图乙可知,当无风时,电阻Rₓ = 12Ω,因串联电路中总电阻等于各分电阻之和,所以电路中的电流I = U/(R + Rₓ) = 12V/(4Ω + 12Ω) = 0.75A,电压表的示数Uₐ = IR = 0.75A×4Ω = 3V;
(2)由图乙可知,风力增大时,Rₓ的阻值减小,电路中的总电阻减小,电路中的电流变大;
(3)当所测风力最大时,Rₓ的阻值最小,电路中电流最大,则电压表的示数最大,即Uₐ′ = 8V,因串联电路中总电压等于各分电压之和,所以Rₓ两端的电压Uₓ = U - Uₐ′ = 12V - 8V = 4V,因串联电路中各处的电流相等,所以电路中的电流I′ = Uₐ′/R = 8V/4Ω = 2A,则压敏电阻的阻值Rₓ′ = Uₓ/I′ = 4V/2A = 2Ω,由图乙可知,该装置所能测量的最大风力为500N。
(1)3
(2)变大
(3)500
解析
(1)由图甲可知,R与Rₓ串联,电压表测R两端的电压,由图乙可知,当无风时,电阻Rₓ = 12Ω,因串联电路中总电阻等于各分电阻之和,所以电路中的电流I = U/(R + Rₓ) = 12V/(4Ω + 12Ω) = 0.75A,电压表的示数Uₐ = IR = 0.75A×4Ω = 3V;
(2)由图乙可知,风力增大时,Rₓ的阻值减小,电路中的总电阻减小,电路中的电流变大;
(3)当所测风力最大时,Rₓ的阻值最小,电路中电流最大,则电压表的示数最大,即Uₐ′ = 8V,因串联电路中总电压等于各分电压之和,所以Rₓ两端的电压Uₓ = U - Uₐ′ = 12V - 8V = 4V,因串联电路中各处的电流相等,所以电路中的电流I′ = Uₐ′/R = 8V/4Ω = 2A,则压敏电阻的阻值Rₓ′ = Uₓ/I′ = 4V/2A = 2Ω,由图乙可知,该装置所能测量的最大风力为500N。
8.(2024益阳模拟)如图所示,电源电压可调,灯泡L标有“12V 3.6W”的字样,滑动变阻器R₁标有“45Ω 1A”的字样,定值电阻R₂的阻值为15Ω。则灯泡L正常发光时的电流为________A。将电源电压调至15V,只闭合开关S₁,R₁允许接入电路的最小阻值为______Ω。调节电源电压,只闭合开关S₂,电流表的量程为0~0.6A,电压表的量程为0~15V,移动R₁滑片P的过程中,两个电表都能够达到满刻度,且电路安全,则此时电源电压的范围为____________。
答案:
答案 0.3 10 20V~24V
解析 根据P = UI得灯泡L正常发光时的电流Iₗ = Pₗ/Uₗ = 3.6W/12V = 0.3A;将电源电压调至15V,只闭合开关S₁,灯泡L与滑动变阻器R₁串联,当灯泡L正常发光时电路中的电流最大,R₁接入电路的电阻最小,根据串联电路的总电压等于各用电器两端的电压之和可得U₁ = U - Uₗ = 15V - 12V = 3V,根据R = U/I可得滑动变阻器连入电路的最小阻值R₁₍最小₎ = U₁/Iₗ = 3V/0.3A = 10Ω;只闭合开关S₂,定值电阻R₂与滑动变阻器R₁串联,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压,根据电流表的量程为0~0.6A可知:当电路中的电流I₍大₎ = 0.6A时,R₂两端的电压U₂ = I₍大₎R₂ = 0.6A×15Ω = 9V,已知电压表的量程为0~15V,则当电压表的示数达到最大值为15V时,由串联电路电流规律和欧姆定律可得,变阻器接入电路中的电阻R₍滑₎ = U₁₍大₎/I₍大₎ = 15V/0.6A = 25Ω<45Ω,因在移动滑动变阻器滑片的过程中,两个电表先后均能达到满刻度,且电路安全工作,所以,电源的最大电压U₍大₎ = U₂ + U₁₍大₎ = 9V + 15V = 24V,当滑动变阻器的电阻全部连入电路且电压表示数达到最大值为15V时,电路中的电流I₍小₎ = U₁₍大₎/R₁ = 15V/45Ω = 1/3A,电源的最小电压U₍小₎ = I₍小₎(R₂ + R₁) = 1/3A×(15Ω + 45Ω) = 20V,则电源电压的范围为20V~24V。
解析 根据P = UI得灯泡L正常发光时的电流Iₗ = Pₗ/Uₗ = 3.6W/12V = 0.3A;将电源电压调至15V,只闭合开关S₁,灯泡L与滑动变阻器R₁串联,当灯泡L正常发光时电路中的电流最大,R₁接入电路的电阻最小,根据串联电路的总电压等于各用电器两端的电压之和可得U₁ = U - Uₗ = 15V - 12V = 3V,根据R = U/I可得滑动变阻器连入电路的最小阻值R₁₍最小₎ = U₁/Iₗ = 3V/0.3A = 10Ω;只闭合开关S₂,定值电阻R₂与滑动变阻器R₁串联,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压,根据电流表的量程为0~0.6A可知:当电路中的电流I₍大₎ = 0.6A时,R₂两端的电压U₂ = I₍大₎R₂ = 0.6A×15Ω = 9V,已知电压表的量程为0~15V,则当电压表的示数达到最大值为15V时,由串联电路电流规律和欧姆定律可得,变阻器接入电路中的电阻R₍滑₎ = U₁₍大₎/I₍大₎ = 15V/0.6A = 25Ω<45Ω,因在移动滑动变阻器滑片的过程中,两个电表先后均能达到满刻度,且电路安全工作,所以,电源的最大电压U₍大₎ = U₂ + U₁₍大₎ = 9V + 15V = 24V,当滑动变阻器的电阻全部连入电路且电压表示数达到最大值为15V时,电路中的电流I₍小₎ = U₁₍大₎/R₁ = 15V/45Ω = 1/3A,电源的最小电压U₍小₎ = I₍小₎(R₂ + R₁) = 1/3A×(15Ω + 45Ω) = 20V,则电源电压的范围为20V~24V。

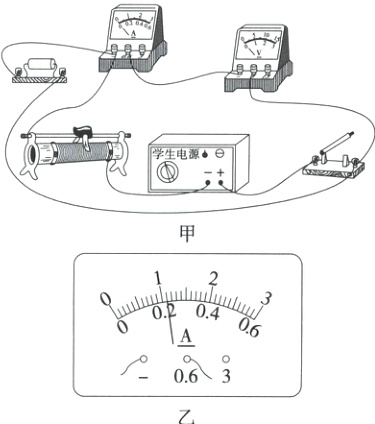

9.(2024湖北武汉)某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变,定值电阻的阻值为4Ω,滑动变阻器的规格为“20Ω 0.5A”。
(1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确改接电路后,该同学立即进行实验,闭合开关后,电流表的示数如图乙所示,此时通过定值电阻的电流是________A。这位同学实验操作的不足之处是__________________。
(3)该同学完成了预先设计好的表格中的4次实验,将得到的实验数据填入表格。
|电压U/V|0.3|0.6|0.9|1.2|1.5|1.8|2.1|2.4|
|电流I/A|0.15|0.23|0.30|0.38| | | | |
分析表中已测出的数据,可以初步得到实验结论:在电阻一定的情况下,通过导体的电流与导体两端的电压________。为了进一步验证这个结论,该同学利用现有器材在不改变电路连接的情况下,表格里余下的4次实验中,他还能完成______次。
(1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确改接电路后,该同学立即进行实验,闭合开关后,电流表的示数如图乙所示,此时通过定值电阻的电流是________A。这位同学实验操作的不足之处是__________________。
(3)该同学完成了预先设计好的表格中的4次实验,将得到的实验数据填入表格。
|电压U/V|0.3|0.6|0.9|1.2|1.5|1.8|2.1|2.4|
|电流I/A|0.15|0.23|0.30|0.38| | | | |
分析表中已测出的数据,可以初步得到实验结论:在电阻一定的情况下,通过导体的电流与导体两端的电压________。为了进一步验证这个结论,该同学利用现有器材在不改变电路连接的情况下,表格里余下的4次实验中,他还能完成______次。
答案:
答案

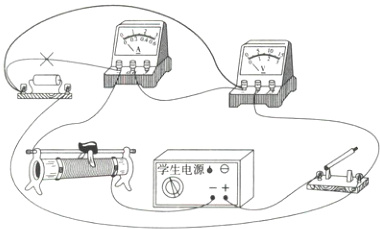

(1)如图所示
(2)0.22 闭合开关前,没有将滑片移至滑动变阻器最大阻值处(最左端)
(3)成正比 1
解析
(1)该实验为串联电路,且注意电流表、电压表接线时“正入负出”;
(3)电路中电流最小时,滑动变阻器接入电路中电阻最大,为20Ω,定值电阻两端电压最小U₍min₎ = 3V/(20Ω + 4Ω)×4Ω = 0.5V,滑动变阻器允许通过的最大电流为0.5A,定值电阻两端电压最大为U₍max₎ = I₍max₎R = 0.5A×4Ω = 2V,所以剩余的四组实验,只有电压为1.8V时可以完成。
答案
(1)如图所示
(2)0.22 闭合开关前,没有将滑片移至滑动变阻器最大阻值处(最左端)
(3)成正比 1
解析
(1)该实验为串联电路,且注意电流表、电压表接线时“正入负出”;
(3)电路中电流最小时,滑动变阻器接入电路中电阻最大,为20Ω,定值电阻两端电压最小U₍min₎ = 3V/(20Ω + 4Ω)×4Ω = 0.5V,滑动变阻器允许通过的最大电流为0.5A,定值电阻两端电压最大为U₍max₎ = I₍max₎R = 0.5A×4Ω = 2V,所以剩余的四组实验,只有电压为1.8V时可以完成。
