《2025年5年中考3年模拟物理湖南专版》

7. (2024四川宜宾)如图所示，根据透镜对光的作用，将图中三条光线补充完整。

答案：
如图所示

8. (2023重庆B节选)根据画出的光线，在图中虚线框内画出一个适当的透镜。

答案：
如图所示

1. (2024山西)杂技在我国历史悠久,是力量与柔韧完美结合的传统艺术。如图甲所示,是杂技演员正在表演的情景。请你在图乙中画出演员A被托举且静止时受力的示意图。
　　　　　

答案：
答案 如图所示

解析 静止的演员A受重力和演员B对她的支持力，这两个力大小相等，方向相反，在同一直线上，作用点都在A的重心O。

2. (2024云南节选)如图所示,物块漂浮在水面上,请画出物块所受浮力的示意图。
　　　　　　

答案：
答案 如图所示

3. (2022江苏泰州)如图,请作出斜面上小球所受重力G和它对斜面压力F的示意图。
　　　　　　

答案：
答案 如图所示

解析 重力方向竖直向下，作用点在小球的重心，用字母G表示；小球对斜面的压力垂直于斜面向下，力的作用点在受力物体表面上，用字母F表示。

4. (2022四川南充)如图所示,物块A在水平传送带上,与传送带一起以速度v向右匀速运动,请画出物块A的受力示意图。
　　　　　　

答案：
答案 如图所示

解析 物块和传送带一起匀速运动，则物块与传送带之间没有发生相对运动，也没有相对运动的趋势，所以不受摩擦力的作用，只受重力和支持力的作用。
技巧点拨
画力的示意图，首先要对物体进行正确的受力分析，看物体受几个力，要先分析力的三要素(大小、方向和作用点)，再按照画图的要求画出各个力。

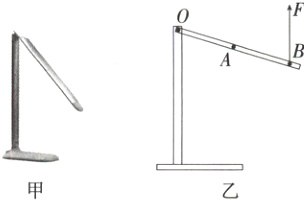

5. (2024四川成都A节选)如图甲,小孟书桌上的折叠式台灯由底座、立杆和灯头组成。如图乙所示,灯头OAB可视做绕O点转动的杠杆,A点是灯头的重心,小孟用拉力F将灯头拉至图示位置。请在图乙中画出:①灯头受到的重力G的示意图;②拉力F的力臂L。
　　　　　　　　　　

答案：
答案 如图所示

6. (2021福建)在图中画出使用铡刀时动力F的力臂l。
　　　　　　　　　　　　

答案：
答案 如图所示

解析 已知O点为支点，过支点作出力F作用线的垂线段，所得垂线段的长度即力臂l。

7. (2023江苏苏州节选)图中,用直棒提升重物,画出图示位置所用最小力F1和阻力F2的力臂L2。
　　　　　　　　　　　　

答案：
答案 如图所示
