7. (2024 娄底模拟)小华和同学进行“探究串联电路电压特点”的实验。所用器材有:一个电压恒为 3 V 的电源，一个开关，两只灯泡(L₁ 和 L₂)，两只相同的电压表 V₁ 和 V₂(量程均为 0~3 V 和 0~15 V)，导线若干。

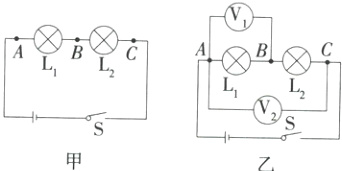

(1)他们按图甲所示的电路图连接电路，用一只电压表分别测 AB、BC、AC 间的电压。每次拆接电压表时，开关应处于_______状态；
(2)具有创新精神的小华决定改进实验，她按照图乙所示电路图连接好电路，闭合开关，发现电压表 V₁ 和 V₂ 的指针偏转角度相同，则可能的原因是电压表_______(选填“V₁”或“V₂”)的量程选大了，此时电压表 V₁ 和 V₂ 的示数分别为_______V 和_______V；
(3)解决问题后，小华同学测出了 AB 间和 AC 间的电压，为了测量 BC 间的电压，断开开关，接下来可以_____；
A. 保持 B 点接线不动，将电压表 V₁ 的 A 点接线改接到 C 点
B. 保持 C 点接线不动，将电压表 V₂ 的 A 点接线改接到 B 点
(4)更换不同的小灯泡多次实验后，小华发现，串联电路中两灯的亮度_______(选填“一定”“不一定”或“一定不”)相同。

答案： 答案
(1)断开
(2)V₂ 0.6 3
(3)B
(4)不一定
解析
(1)为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
(2)由图乙可知电压表V₁测量的是灯泡L₁两端的电压，电压表V₂测量的是灯泡L₁和L₂两端的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V₂的量程选大了。电压表V₂的示数是V₁的5倍，电压表V₂测量的是灯泡L₁和L₂两端的总电压，也是电源电压，即电压表V₂的示数为3V，那么电压表V₁的示数为0.6V。
(3)为了测量BC间的电压，应该保持C点接线不动，将电压表V₂的A点接线改接到B点；如果保持B点接线不动，将电压表V₁的A点接线改接到C点会导致电压表V₁的正负接线柱接反，故B符合题意，A不符合题意。
(4)电路中小灯泡的亮度由其实际功率决定。根据P = UI = I²R可知，串联电路中通过灯泡的电流都一样，不同的小灯泡可能电阻不一样，两个灯泡的功率就不一样，所以串联电路中两灯的亮度不一定相同。

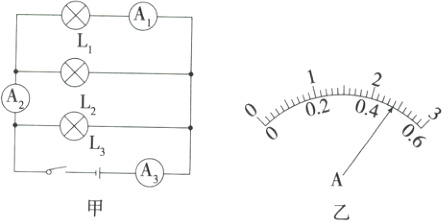

8. (2024 长沙模拟)如图甲所示电路，电流表 A₁、A₃ 的指针偏转角度均如图乙所示，通过灯泡 L₃ 的电流为 1.2 A，求：
(1)电流表 A₂ 的读数是多少？
(2)通过 L₂ 的电流是多大？
(3)如果 L₁ 与 L₃ 位置互换，电流表 A₂、A₃ 示数各是多少？

答案： 答案
(1)1.2A
(2)0.72A
(3)1.92A 2.4A
解析
(1)由电路图可知，三灯并联，电流表A₁测通过L₁的电流，电流表A₂测通过L₁和L₂的电流之和，电流表A₃测干路电流。因为电流表A₁、A₃的指针偏转角度均如图乙所示，所以电流表A₁选择0~0.6A量程，电流表A₃选择0~3A量程，则由电流表A₁的示数即通过L₁的电流I₁ = Iₐ₁ = 0.48A，电流表A₃的示数I = 2.4A，电流表A₂的示数Iₐ₂ = I - I₃ = 2.4A - 1.2A = 1.2A；
(2)通过L₂的电流I₂ = Iₐ₂ - Iₐ₁ = 1.2A - 0.48A = 0.72A；
(3)如果L₁与L₃位置互换，则电流表A₂测量通过L₂和L₃的电流之和，A₃还是测干路电流。则电流表A₂示数Iₐ₂' = I₂ + I₃ = 0.72A + 1.2A = 1.92A。因电流表A₃还是测干路电流，则电流表A₃的读数I' = 2.4A。
