《2025年5年中考3年模拟物理湖南专版》

8. (2024四川凉山)某运动员利用如图所示的滑轮组进行腿部力量训练,请画出滑轮组的绕线方式。
　　　　　

答案：
答案 如图所示

9. (2022山东枣庄)如图所示,若利用滑轮组向下拉绳将重物提升,请画出滑轮组绕绳方法。
　　　　　　　

答案：
答案 如图所示

解析 向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上。

1.(2024贵州)如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡L₂两端电压，导线不能交叉。
　　　　　

答案：
如图所示

2.(2023贵州)如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L₁的电流，开关控制整个电路，导线不能交叉。
　　　　　

答案：
如图所示

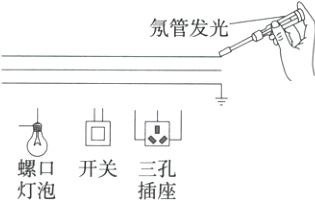

3.(2024四川南充)如图，根据安全用电知识，将图中元件用笔画线代替导线连起来(开关仅控制灯泡)。
　　　　　

答案：
如图所示

4.(2024江苏苏州节选)在图中标出电源和螺线管上方的极性。
　　　　　　　　　　　

答案：
如图所示

5.(2024江苏连云港节选)如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
　　　　　　　　　　　

答案：
如图所示

解析 根据电源正、负极和螺线管的绕法可知,线圈中的电流方向为从上往下,由安培定则,伸出右手,四指指向电流的方向,大拇指指向螺线管的右端,则右端为N极,左端为S极;在磁体的外部,磁感线从磁体的N极出发,回到S极,可知图中N极附近的磁感线方向指向右侧,S极附近的磁感线方向指向右侧。

6.(2024重庆A节选)在虚线框中用箭头画出磁感线的方向。
　　　　　　　　　　

答案：
如图所示

解析 根据安培定则可知,通电螺线管的右端为N极、左端为S极,在磁体外部磁感线由N极出发指向S极,则虚线框内磁感线的箭头向左。
