《2025年5年中考3年模拟物理湖南专版》

6. (2023郴州)小敏同学按如图所示的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是 （ ）

A. 小华说：保险丝是用电阻较大、熔点较高的材料制成的
B. 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C. 小丽说：插座无法正常工作，原因可能是cd间断路
D. 小潇说：插座无法正常工作，原因可能是ab间断路

答案： 6.C　保险丝的主要作用是在电流过大时能自动熔断从而对电路起到保护作用，所以保险丝要选用电阻较大且熔点较低的材料来制作，A错误;家庭电路中,控制灯泡的开关应该接在火线与灯泡之间，确保用电安全，B错误;如果cd间断路,灯泡能正常工作,插座的右孔不能连接到火线，用试电笔检测插座的两孔，氖管均不发光,如果ab间断路,则灯泡也不能正常工作，C正确,D错误。

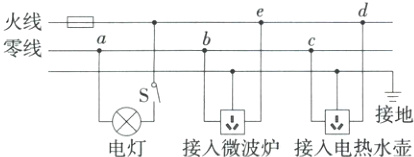

7. (2023湖北武汉)小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是 （ ）

A. 零线上ab间断路
B. 零线上bc间断路
C. 微波炉所在支路be间短路
D. 电热水壶所在支路cd间短路

答案： 7.A　家庭电路各用电器(插座)是并联的，若支路be或支路cd短路，则电路中电流过大，火线上的保险丝会烧断，灯泡也不能正常工作，不符合题意，C、D错误。若零线上bc间断路,则灯泡、微波炉能正常工作,不符合题意，B错误。若零线上ab间断路,灯泡能形成通路正常工作,微波炉、电热水壶不能形成通路，不能工作,A正确。

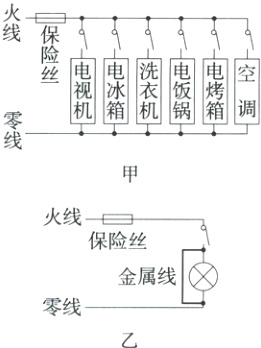

8. (2023甘肃兰州)如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是____________________；乙图中的原因是________。

答案： 8.答案　用电器总功率过大　短路

9. (2024湖南)关于安全用电，下列说法正确的是 （ ）
A. 在高压线下钓鱼
B. 电冰箱的金属外壳要接地
C. 用湿抹布擦拭正在工作的用电器
D. 家庭电路中控制用电器的开关要接在零线与用电器之间

答案： 9.B

10. (2024长沙)下列做法符合安全用电要求的是 （ ）
A. 在高压线下钓鱼
B. 有人触电时立即切断电源
C. 用湿抹布擦拭发光的灯泡
D. 使用绝缘皮破损的插头

答案： 10.B　在高压线下钓鱼有触电危险,A错误;有人触电时应立即切断电源,B正确;生活中的水是导体，用湿抹布擦拭正在发光的灯泡有触电危险，C错误;使用绝缘皮破损的插头,有触电的危险,D错误。
