《2025年5年中考3年模拟物理湖南专版》

5. (2024娄底一模)对于如图所示的部分家庭电路，下列说法错误的是 ( )

A. a、b之间的电压为0
B. 带金属外壳的家用电器必须使用三孔插座
C. 灯泡和接在插座上的用电器并联
D. 试电笔测试插座右孔，氖管会发光

答案： A 火线和零线之间的电压为220V,零线和大地之间没有电压。

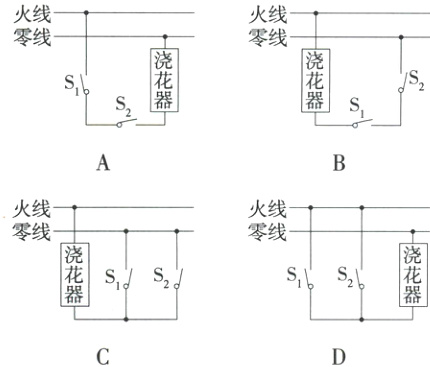

6. (2024长沙一模)某科技小组设计了一种浇水电路。光控开关S₁在天黑时闭合，湿敏开关S₂在土壤过于干燥时闭合。浇花器仅在夜间土壤过于干燥时才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是 ( )

答案： A 开关要接在火线和浇花器之间。

7. (2024长沙一模)关于家庭电路和安全用电，下列说法正确的是 ( )


A. 图甲:电灯、开关的连接符合安全用电原则
B. 图乙:空气开关跳闸，一定是家庭电路发生短路造成的
C. 图丙:电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾
D. 图丁:人会触电，此时空气开关会切断电路

答案： C 电路电流过大会引起空气开关跳闸，电流过大可能是电路总功率过大，可能是短路。如图丁所示，此时人与火线、零线形成了一个闭合回路，人会触电;但人体相当于一个大电阻，不会导致电路电流过大,不会引发空气开关跳闸。

8. (2024邵阳一模)如图是小明家家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入三孔插座中时，灯泡突然熄灭，检查电路时发现保险丝熔断了，原因可能是 ( )

A. 电饭锅断路
B. 灯泡的灯丝断路
C. 开关短路
D. 电饭锅的插头短路

答案： D 保险丝熔断，表示电路电流过大。在未接入电饭锅之前，闭合开关，灯泡发光，说明开关和灯泡均无故障。当电饭锅插头插入时，保险丝熔断，说明电饭锅插头短路。
