《2025年5年中考3年模拟物理湖南专版》

13.(2023岳阳)在探究性学习活动中，小聪做了如下两个光学实验。

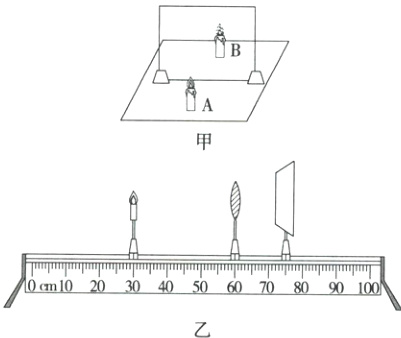

(1)图甲是探究平面镜成像特点的实验，改变蜡烛A的位置，发现外形相同的蜡烛B总能与蜡烛A的像重合，表明像与物的大小_______；蜡烛A的像不能用光屏承接，说明平面镜所成的像是_______像；
(2)图乙是探究凸透镜成像规律的实验，凸透镜的焦距是10 cm，图中光屏上恰好成清晰的像，这个像是_______(选填“正立”或“倒立”)、缩小的实像。

答案： 答案
(1)相等 虚
(2)倒立
解析
(1)蜡烛B与蜡烛A是等大的，改变蜡烛A的位置，发现外形相同的蜡烛B总能与蜡烛A的像重合，表明像与物的大小相等；蜡烛A的像不能用光屏承接，说明平面镜所成的像不是由实际光线会聚而成的，是虚像。
(2)蜡烛到凸透镜的距离大于2倍焦距，这是照相机的成像原理，说明这个像是倒立、缩小的实像。

1.(2023娄底一模)如图所示，在“探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8 cm处时，在距离凸透镜15 cm处的光屏上成倒立、放大的像，保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7 cm，下列关于烛焰在光屏上成像的说法正确的是 ( )

A.不能成清晰的像
B.成倒立、缩小的像
C.成倒立、放大的像
D.成倒立、等大的像

答案： B凸透镜未移动时，物距u = 8cm，像距v = 15cm，物距小于像距，成倒立、放大的实像；把凸透镜向光屏方向移动7cm，此时物距u = 8cm + 7cm = 15cm，等于原来的像距，此时像距v = 15cm - 7cm = 8cm，等于原来的物距，因在光的折射中，光路是可逆的，故光屏上能成清晰的实像，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，故选B。

2.(2024益阳二模)在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，烛焰在光屏上恰好成一清晰的像(像未画出)。则下列说法正确的是 ( )

A.照相机应用了这一成像规律
B.蜡烛燃烧一段时间后，光屏上的像会逐渐下移
C.该凸透镜的焦距大于10 cm
D.保持图中蜡烛和凸透镜位置不变，在蜡烛和凸透镜之间放一个近视眼镜片，要在光屏上重新得到清晰的像，应将光屏向左移动

答案： C由图可知，物距小于像距，成倒立、放大的实像，投影仪应用了这一成像规律，故A错误；蜡烛燃烧一段时间后变短，烛焰的位置向下移动，根据光线过透镜的光心不改变方向可知，光屏上像的位置向上移动，故B错误；由图可知，物距为20.0cm，像距为45.0cm，此时f＜20.0cm＜2f，45.0cm＞2f，则有10.0cm＜f＜20.0cm，故C正确；保持图中蜡烛和凸透镜位置不变，在烛焰和凸透镜之间放一个近视眼镜片，近视眼镜片是凹透镜，对光有发散作用，像会成在此时光屏的右侧，要在光屏上重新得到清晰的像，应将光屏向右移动，故D错误。

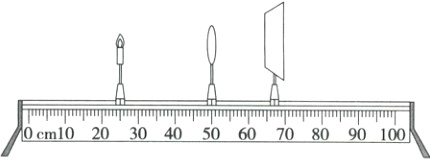

3.(2024娄底模拟)做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像(像未画出)。下列说法正确的是 ( )

A.光屏上的像是倒立、放大的
B.该凸透镜的焦距可能是8 cm
C.不小心在透镜表面摁下了指纹印痕，则光屏上看不到清晰完整的像
D.给透镜“戴”上远视眼镜片，向左移动光屏可再次看到清晰的像

答案： D由图可知，此时u＞v，则成倒立、缩小的实像，故A错误；由图可知，u = 50.0cm - 25.0cm = 25.0cm，v = 67.0cm - 50.0cm = 17.0cm，即25.0cm＞2f，2f＞17.0cm＞f，则8.5cm＜f＜12.5cm，故B错误；不小心在透镜表面摁下了指纹印痕，只是挡住了部分光线，像的亮度会变暗，像的形状不变，则光屏上可以看到清晰完整的像，故C错误；在如图所示情况下，保持蜡烛和凸透镜的位置不变，由于透镜“戴”上远视眼镜片，远视眼镜片是凸透镜，凸透镜对光有会聚作用，应向左移动光屏可再次看到清晰的像，故D正确。
