《2025年5年中考3年模拟物理湖南专版》

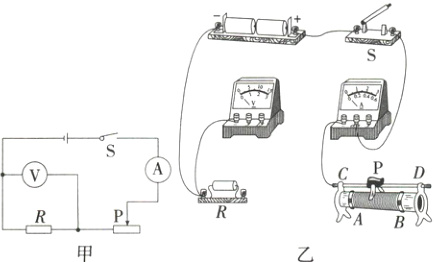

12.(2024长沙模拟)小明用如图甲所示的电路探究“通过导体的电流与电压的关系”,电源电压为3V,定值电阻R的阻值为10Ω,滑动变阻器的最大阻值为20Ω。
　　

(1)用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。
(2)连接好电路后，闭合开关，小明发现电流表的指针在零刻度线左端,如图丙所示,，其原因是________(填序号)。
　　　　　　　　　　　　　　　　　　
A.电流表没调零
　　　　　　　　　　　　　　　　　　
B.电流表正负接线柱接反了
(3)排除故障后,闭合开关,调节滑动变阻器,记录数据如表。分析数据得到的结论是______________________________。
　　　　　　　　　　　　　　　　　　　

答案：
12.答案 （1）如图所示
　　　　
（2）B （3）在导体电阻一定时，通过导体的电流与导体两端的电压成正比

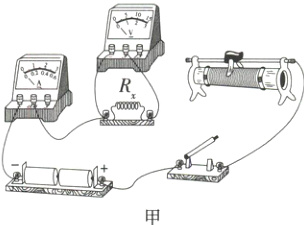

13.(2024永州模拟)用如图甲所示的电路测量未知电阻R的阻值(阻值约为10Ω),电源电压为3V。
　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　(1)请用笔画线代替导线，将电路连接完整。
　　　　　　　　　　　　　　　　　　要求:滑动变阻器的滑片向右滑动时,电流表的示数变小。

　　　　　　　　　　　　　　　　　　(2)电路连接完成后，闭合开关,发现电流表有示数，电压表无示数,出现此现象的原因可能是________(填序号)。
　
A.R断路　　　　　B.Rx短路
　
C.滑动变阻器断路D.滑动变阻器短路

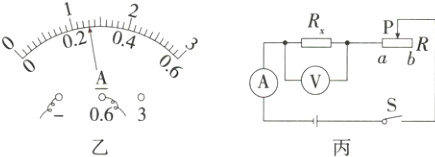

　　　　　　　　　　　　　　　　　　(3)排除故障后,闭合开关,移动滑动变阻器的滑片至某一位置,电压表示数为2.4V,电流表示数如图乙所示，则未知电阻Rx=____
　　　Ω(保留一位小数)。
　　　　　　　　　　　　　　　　　　(4)实验中通过移动滑片到不同位置得到多组实验数据计算出R的平均值,这样做的目的是________________。
　　　　　　　　　　　　　　　　　　(5)另一组同学利用图丙所示电路也完成了该实验。电源电压不变,滑动变阻器的最大阻值为R。,a、b为滑动变阻器两端点。
　　　　　　　　　　　　　　　　　　①闭合开关S,移动滑动变阻器滑片P至a 端,读出电压表示数为U;
　　　　　　　　　　　　　　　　　　②闭合开关S,移动滑动变阻器滑片P至b 端,读出电压表示数为U2。
　　　　　　　　　　　　　　　　　　则待测电阻的表达式Rx=____________(用Ro、U1U2表示)。

答案：
13.答案 （1）如图所示
　　　　
（2）B （3）9.2 （4）减小误差 （5）$\frac{U_2}{U_1 - U_2}R_0$
