《2025年5年中考3年模拟物理湖南专版》

6. (2022益阳)如图所示的螺线管，当闭合开关后，下列判断正确的是________(　　　)

A. 螺线管的左端为S极
B. 右边小磁针的N极向左偏转
C. 当滑片P右移时，螺线管的磁性会减弱
D. 改变电流方向，通电螺线管的外部磁场方向不会改变

答案： B

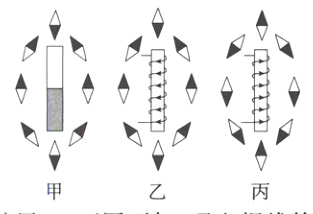

7. (2021长沙)在我们熟悉的各种磁体的磁场中，通电螺线管外部的磁场可能与哪种磁体的相似？小伟用小磁针、条形磁体、通电螺线管来进行探究，实验操作及现象如图所示。

(1)比较甲、乙两图可知，通电螺线管的外部磁场与__________周围的磁场相似；
(2)比较乙、丙两图可知，通电螺线管的外部磁场方向与通过它的______方向有关。

答案：
(1)条形磁体　
(2)电流

8. (2023湘潭)(多选)如图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R₁的阻值随CO浓度增大而减小，R₂是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是________(　　　)

A. 电磁铁的上端是N极
B. 电铃应接在A和B之间
C. 当CO浓度升高时电磁铁的磁性减弱
D. 电源用久后，U₁减小，CO的报警浓度会变高

答案： AD

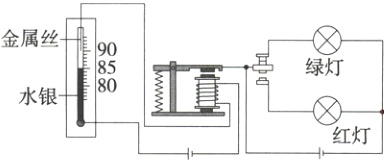

9. (2023娄底)如图所示是一种温度自动报警器的原理图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于________(选填“导体”或“绝缘体”)；报警时，工作电路中的________灯亮。

答案： 导体　红
