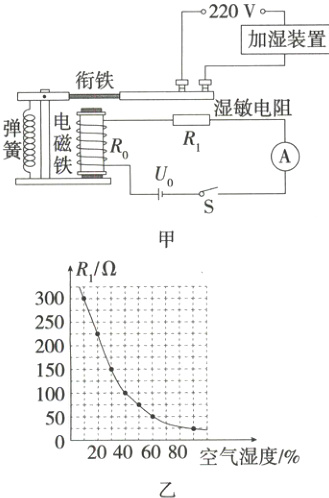

6. (2024 长沙一模)如图甲是某超声波加湿器的简化示意图。R₁是探测空气湿度的湿敏电阻,置于加湿器表面,其阻值随空气湿度变化的关系如图乙,R₀是电磁铁线圈的电阻。已知控制电路电源电压 U₀为 6 V,且保持不变,该加湿器正常工作时,能使卧室内空气湿度控制在 50% - 60%。
(1)当空气湿度为 30%时,控制电路中的电流为 0.03 A,此时 R₁的阻值为______Ω,R₀消耗的电功率为______W。
(2)若用阻值为 25 Ω的线圈替换原电磁铁线圈,则加湿器正常工作时,卧室内的空气湿度最小是______%。
(1)当空气湿度为 30%时,控制电路中的电流为 0.03 A,此时 R₁的阻值为______Ω,R₀消耗的电功率为______W。
(2)若用阻值为 25 Ω的线圈替换原电磁铁线圈,则加湿器正常工作时,卧室内的空气湿度最小是______%。
答案:
6.答案
(1)150 0.045
(2)40
解析
(1)由图乙可知,当空气湿度为30%时,R₁的阻值为150 Ω;由图甲可知,控制电路中电磁铁线圈和湿敏电阻R₁串联接入电路,电路中的电流I = $\frac{U}{R_{0}+R_{1}}$,当空气湿度为30%时,0.03 A = $\frac{6V}{R_{0}+150Ω}$,解得R₀ = 50 Ω,此时R₀消耗的电功率P = I²R₀ = (0.03 A)²×50 Ω = 0.045 W;
(2)由图乙可知,湿敏电阻R₁的阻值随空气湿度的增大而减小,加湿器正常工作时,能使卧室内空气湿度控制在50%~60%,则原控制电路在空气湿度为50%时,电磁铁才能把衔铁吸下来,此时R₁的阻值为75 Ω,控制电路总电阻R = R₀ + R₁' = 50 Ω + 75 Ω = 125 Ω,若用阻值为25 Ω的线圈替换原电磁铁线圈,吸下衔铁时,R₁的阻值R₁'' = R - R₀' = 125 Ω - 25 Ω = 100 Ω,由图乙可知,此时空气湿度为40%。
(1)150 0.045
(2)40
解析
(1)由图乙可知,当空气湿度为30%时,R₁的阻值为150 Ω;由图甲可知,控制电路中电磁铁线圈和湿敏电阻R₁串联接入电路,电路中的电流I = $\frac{U}{R_{0}+R_{1}}$,当空气湿度为30%时,0.03 A = $\frac{6V}{R_{0}+150Ω}$,解得R₀ = 50 Ω,此时R₀消耗的电功率P = I²R₀ = (0.03 A)²×50 Ω = 0.045 W;
(2)由图乙可知,湿敏电阻R₁的阻值随空气湿度的增大而减小,加湿器正常工作时,能使卧室内空气湿度控制在50%~60%,则原控制电路在空气湿度为50%时,电磁铁才能把衔铁吸下来,此时R₁的阻值为75 Ω,控制电路总电阻R = R₀ + R₁' = 50 Ω + 75 Ω = 125 Ω,若用阻值为25 Ω的线圈替换原电磁铁线圈,吸下衔铁时,R₁的阻值R₁'' = R - R₀' = 125 Ω - 25 Ω = 100 Ω,由图乙可知,此时空气湿度为40%。
7. (2024 湘西一模)如图所示,请标出通电螺线管的 N 极和 A 点的磁感线方向。
答案:
7.答案 如图所示
7.答案 如图所示
8. (2024 陕西)如图,是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

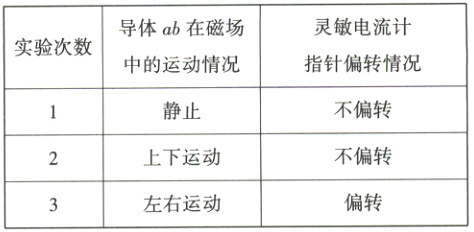

(1)闭合开关后,观察各种情况下灵敏电流计指针偏转情况,将实验现象记录在表格中。分析实验现象可知:闭合电路中的一部分导体在磁场中做______运动时,电路中会产生感应电流。产生感应电流时,导体 ab 相当于电路中的______(填电路元件名称)。
(2)若要探究感应电流方向与磁场方向的关系,应保持导体 ab 运动方向不变,将______对调,观察灵敏电流计指针偏转情况。
(3)下列物品中,应用该实验结论工作的是______(填选项字母)。
A. 电风扇
B. 手摇发电手电筒
(1)闭合开关后,观察各种情况下灵敏电流计指针偏转情况,将实验现象记录在表格中。分析实验现象可知:闭合电路中的一部分导体在磁场中做______运动时,电路中会产生感应电流。产生感应电流时,导体 ab 相当于电路中的______(填电路元件名称)。
(2)若要探究感应电流方向与磁场方向的关系,应保持导体 ab 运动方向不变,将______对调,观察灵敏电流计指针偏转情况。
(3)下列物品中,应用该实验结论工作的是______(填选项字母)。
A. 电风扇
B. 手摇发电手电筒
答案:
8.答案
(1)切割磁感线 电源
(2)磁极
(3)B
解析
(1)闭合电路中的一部分导体在磁场中做切割磁感线运动时,电路中会产生感应电流;此时导体ab相当于电路中的电源;
(2)若要探究感应电流方向与磁场方向的关系,应保持导体ab运动方向不变,将磁极对调,观察灵敏电流计指针偏转情况;
(3)电风扇的主要元件是电动机,是利用通电导体在磁场中受力运动的原理工作的,手摇发电手电筒是利用电磁感应原理工作的,故选B。
(1)切割磁感线 电源
(2)磁极
(3)B
解析
(1)闭合电路中的一部分导体在磁场中做切割磁感线运动时,电路中会产生感应电流;此时导体ab相当于电路中的电源;
(2)若要探究感应电流方向与磁场方向的关系,应保持导体ab运动方向不变,将磁极对调,观察灵敏电流计指针偏转情况;
(3)电风扇的主要元件是电动机,是利用通电导体在磁场中受力运动的原理工作的,手摇发电手电筒是利用电磁感应原理工作的,故选B。
9. (2024 怀化一模)在“研究磁场对通电导体的作用”实验中。

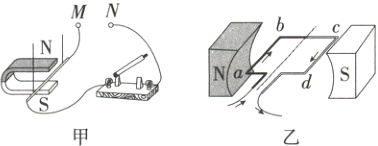

(1)利用如图甲所示的装置研究磁场对通电导体的作用时,应在 M、N 之间接入______(选填“灵敏电流计”或“电源”),根据该原理可制成______;
(2)在图乙中,通电后 cd 段导线受磁场力 F₁的方向为竖直向上,此时,ab 段导线所受磁场力 F₂的方向竖直向下,F₁与 F₂不是一对平衡力,这是因为两个力______;
(3)要使图乙中的线圈持续转动,应在其外部加装换向器,自动改变线圈中的______。图乙中的设备将电能转化为______。
(1)利用如图甲所示的装置研究磁场对通电导体的作用时,应在 M、N 之间接入______(选填“灵敏电流计”或“电源”),根据该原理可制成______;
(2)在图乙中,通电后 cd 段导线受磁场力 F₁的方向为竖直向上,此时,ab 段导线所受磁场力 F₂的方向竖直向下,F₁与 F₂不是一对平衡力,这是因为两个力______;
(3)要使图乙中的线圈持续转动,应在其外部加装换向器,自动改变线圈中的______。图乙中的设备将电能转化为______。
答案:
9.答案
(1)电源 电动机
(2)不在同一直线上
(3)电流方向 机械能
(1)电源 电动机
(2)不在同一直线上
(3)电流方向 机械能
