《2025年5年中考3年模拟物理湖南专版》

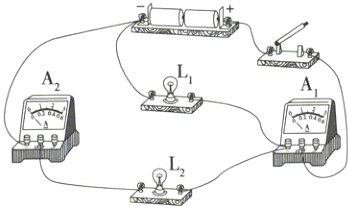

16. (2024 岳阳二模)如图所示电路，灯泡 L₁、L₂ 的连接方式是_______。闭合开关后，电流表 A₁ 示数为 0.5 A，电流表 A₂ 示数为 0.3 A，则通过小灯泡 L₁ 的电流是_______A。

答案： 答案 并联 0.2
解析 由电路图可知，闭合开关后，电路中的电流从电源正极出发，经开关、电流表A₁后开始分支，一支经灯泡L₁回到电源的负极，另一支经灯泡L₂、电流表A₂回到电源的负极，故电路中电流有两条路径，即闭合开关后，灯泡L₁、L₂并联，电流表A₁测干路电流，电流表A₂测通过灯泡L₂的电流，由并联电路中干路电流等于各支路电流之和可得，通过灯泡L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A。

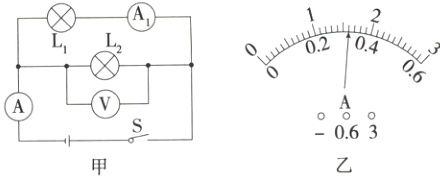

17. (2024 娄底模拟)如图甲所示的电路中，电源电压保持不变。闭合开关 S，电流表 A、A₁ 的指针偏转均如图乙所示，电压表的示数为 3 V，电源电压为_______V；通过小灯泡 L₁ 的电流为_______A。

答案： 答案 3 0.32
解析 由电路图知，两灯并联，电压表并联在L₂两端，即L₂两端电压为3V，因并联电路各支路两端电压相等，等于电源电压，所以电源电压为3V；电流表A在干路上，A₁在L₁支路上，因并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A₁的示数，而两电流表指针指在同一位置，说明电流表A使用大量程，示数为1.6A，A₁使用小量程，示数为0.32A，即通过小灯泡L₁的电流为0.32A。

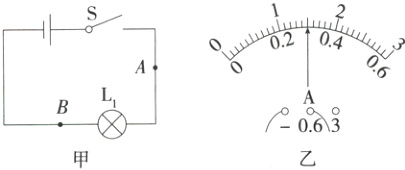

18. (2024 江苏苏州)探究串联电路中电流的特点
(1)猜想：由于用电器耗电，电流流过用电器会减小。


(2)按图甲接好电路，闭合开关后发现灯不亮。为了找出原因，将电压表接在 A、B 两点间，闭合开关发现电压表有示数，说明 L₁ 可能存在_______故障。
(3)排除故障后，用电流表测出 A 点电流，如图乙所示，则 Iₐ =_______A，再测出 B 点电流，得到 A、B 两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论，由此判断猜想是_______的。
(4)为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量 A、B、C 三点的电流，得出 Iₐ = Iᵦ = Iₑ；小华认为不需要再测量，在(3)结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程：_______。

答案： 答案
(2)断路
(3)0.3 错误
(4)因为Iₐ = Iᵦ，Iᵦ = Iₑ，所以Iₐ = Iᵦ = Iₑ
解析
(2)灯泡不亮，A、B两点间有电压，说明L₁可能存在断路故障。
(3)图乙中电流表使用小量程，示数为0.3A；得到A、B两点电流相等的结论，说明猜想是错误的。
(4)推理过程如下：因为Iₐ = Iᵦ，Iᵦ = Iₑ，所以Iₐ = Iᵦ = Iₑ。

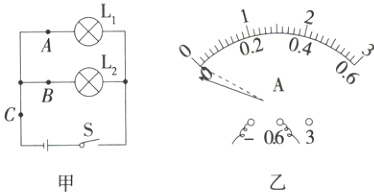

19. (2024 长沙模拟)小明用如图甲所示电路探究“并联电路的电流规律”，实验情况如下：

(1)小明先将电流表接在 A 处，闭合开关前，发现电流表的指针偏转如图乙所示，接下来他的操作是________。
(2)小明再将电流表接在 B 处，闭合开关后，观察到灯 L₁ 发光，但灯 L₂ 不发光，电流表的示数为零。若电路只存在一处故障，可能是________。
(3)小明更换规格不同的灯泡进行了三次实验，分别测出了 A、B、C 三处的电流，记录的数据如表所示。
|实验次数|A 点电流 Iₐ/A|B 点电流 Iᵦ/A|C 点电流 Iₑ/A|
|----|----|----|----|
|1|0.24|0.20|0.44|
|2|0.40|0.16|0.56|
|3|0.30|0.20|0.50|
超导是指某些物质在一定温度条件下电阻降至零的性质。从 1911 年到现在，为了使超导材料有实用性，人们开始探索高温超导。
通过分析可以得到的实验结论是：在并联电路中，____________________。

答案： 答案
(1)调零
(2)灯L₂断路(或电流表断路)
(3)干路电流等于各支路电流之和
解析
(1)小明先将电流表接在A处，闭合开关前，发现电流表的指针偏转如图乙所示，即电流表指针没有与零刻度线对齐，故接下来他的操作是调零；
(2)小明再将电流表接在B处，闭合开关后，观察到灯L₁发光，但灯L₂不发光，电流表的示数为零，说明灯L₂这条支路断路，若电路只存在一处故障，可能是灯L₂断路或电流表断路；
(3)由表中数据，0.24A + 0.20A = 0.44A，0.40A + 0.16A = 0.56A，0.30A + 0.20A = 0.50A，可以得到的实验结论是：在并联电路中，干路电流等于各支路电流之和。
