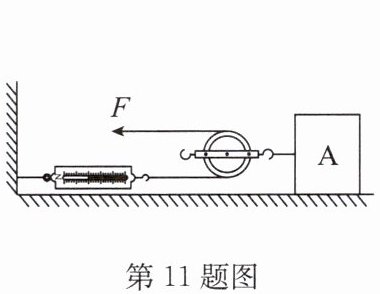

11. (2024·徐州三模)用如图所示的动滑轮拉着物体 A 沿水平方向向左做匀速运动，弹簧测力计的示数为 10N，整个装置的机械效率是 80%，则拉力 $ F $ 的大小为10N，物体 A 受到地面的摩擦力方向为水平向右，大小为16N.

答案： 11.10　水平向右　16

12. (2025·徐州)陈毅元帅曾说：“淮海战役的胜利，是人民群众用小车推出来的. ”如图是当时群众运粮用的独轮车，请判断它应用了哪类杠杆，并简要说明你的判断依据：省力杠杆　判断依据是独轮车在使用过程中，动力臂大于阻力臂.

答案： 12.省力杠杆　判断依据是独轮车在使用过程中，动力臂大于阻力臂

三、解答题

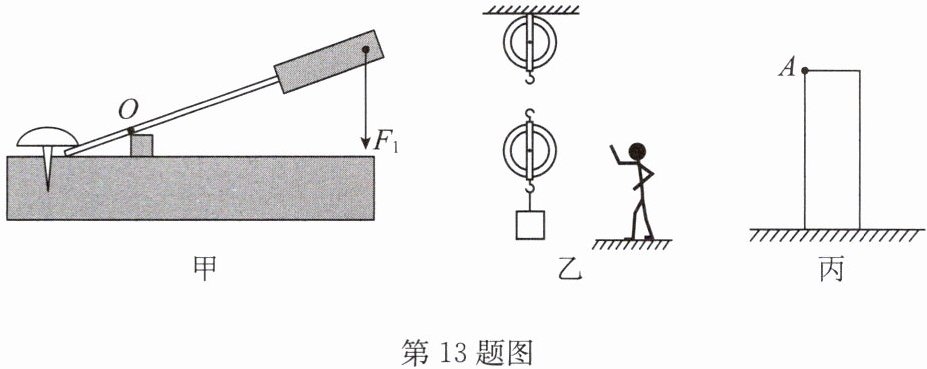

13. 根据题目要求作图.
（1）(2024·盐城)如图甲所示，画出用起子撬图钉的动力 $ F_1 $ 的力臂 $ l_1 $.
（2）(2025·徐州三模)如图乙所示，工人站在地面上用滑轮组提升重物，画出滑轮组的绕绳方式.
（3）如图丙所示，长方体立放在水平地面上，画出作用在 $ A $ 点，能使它沿顺时针方向倒下的最小推力 $ F $ 的示意图.

答案：
13.

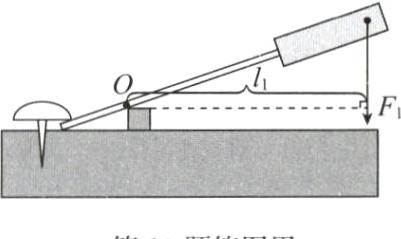

(1)如答图甲所示
　　　　　　
　　　　　　　　　第13题答图甲
(2)如答图乙所示
　　　　　　　　　
(3)如答图丙所示
　　　　　　　　　

14. (2024·南通)如图，工人用 330N 的拉力，使用定滑轮将质量为 30kg 的物体在 6s 内匀速吊起3m，$ g $ 取 10N/kg. 求：
（1）物体上升的速度.
（2）工人做功的功率.
（3）定滑轮的机械效率.

答案： 14.解:
(1)物体上升的速度$v=\frac{h}{t}=\frac{3\mathrm{m}}{6\mathrm{s}}=0.5\mathrm{m/s}$.
(2)使用定滑轮，拉力端移动的距离$s=h=3\mathrm{m}$，拉力做的总功$W_{\mathrm{总}}=Fs=330\mathrm{N}× 3\mathrm{m}=990\mathrm{J}$，工人做功的功率$P=\frac{W_{\mathrm{总}}}{t}=\frac{990\mathrm{J}}{6\mathrm{s}}=165\mathrm{W}$.
(3)物体的重力$G=mg=30\mathrm{kg}× 10\mathrm{N/kg}=300\mathrm{N}$，克服物体重力做的有用功$W_{\mathrm{有用}}=Gh=300\mathrm{N}× 3\mathrm{m}=900\mathrm{J}$，定滑轮的机械效率$\eta=\frac{W_{\mathrm{有用}}}{W_{\mathrm{总}}}× 100\%=\frac{900\mathrm{J}}{990\mathrm{J}}× 100\%\approx90.9\%$.
