《2026年启东中学作业本九年级物理下册苏科版苏北专版》

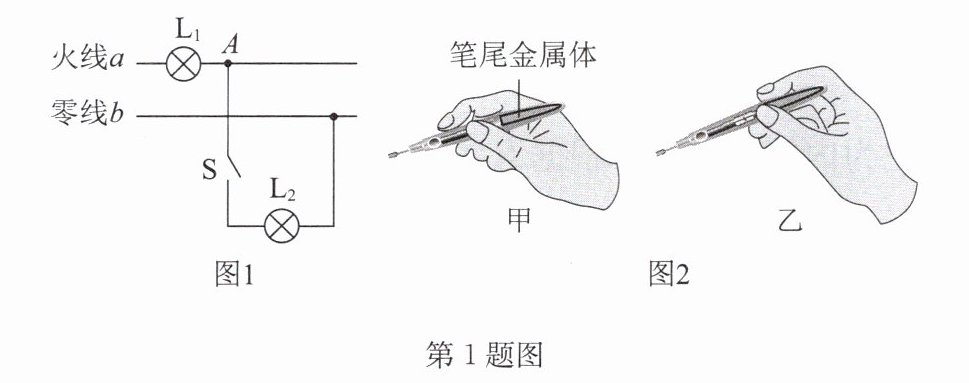

1. 电工用如图 1 所示的方法检验家庭电路是否有短路情况，先在进户线的干路上串联一个标有“220V 40W”字样的白炽灯 $ L_1 $，然后断开房间的所有开关，$ ab $ 间加 220V 电压，发现 $ L_1 $ 正常发光，说明家庭电路有(选填“有”或“没有”)短路情况，若此时用测电笔接触 $ A $ 点，氖管不会(选填“会”或“不会”)发光，测电笔正确的使用方式是图 2 中的乙(选填“甲”或“乙”).

答案： 1. 有 不会 乙

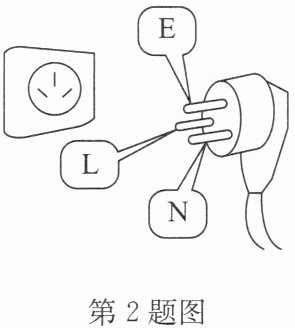

2. 如图所示是电冰箱的三线插头和插座，电冰箱正常工作时，插头上标有字母“E”的插脚要和电冰箱的金属外壳相连，另外两插脚间的电压是220V，电冰箱与家中其他家用电器之间是并联的.

答案： 2. E 220 并

3. 小华家电热毯内的电阻丝断了，他的爸爸将两个断头接上后继续使用. 对此小华告诉爸爸这样不安全，因为将两个断头重新接通时，接触电阻将变大(选填“变大”“变小”或“不变”)，该处比电阻丝的其他部分产生的热量多，所以该处会被烧焦，引发火灾，此时熔断器不能(选填“能”或“不能”)起到保护电路的作用.

答案： 3. 变大 热量 不能

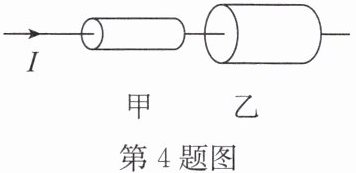

4. 甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝. 将它们按如图所示串联在电路中，则通电一段时间后(A)


A.甲导体的温度升高得多
B.乙导体放出的热量多
C.通过甲导体的电流大
D.乙导体消耗的电能多

答案： 4. A

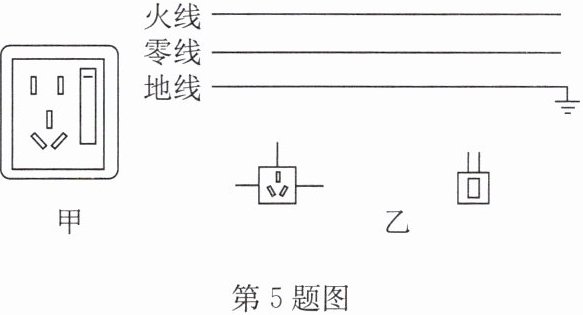

5. （2025·深圳改编）金辉同学通过如图甲所示的三孔插座给机器人充电，插座由单独的开关控制. 请在图乙中用笔画线表示导线将三孔插座和开关连接在家庭电路中.

答案：

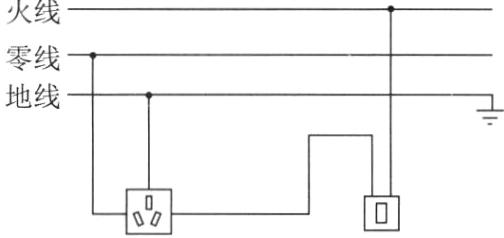

5. 如答图所示
　　　　
　　　　　　　　　第5题答图
