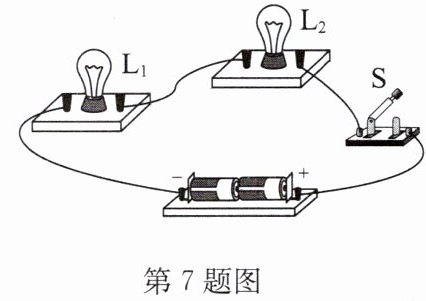

7. 将两只额定电压相同的小灯泡 $ L_1 $、$ L_2 $ 串联在电路中，如图所示. 闭合开关后，发现灯 $ L_1 $ 较亮，灯 $ L_2 $ 较暗，其原因是(C)

A.灯 $ L_1 $ 的额定功率较大
B.灯 $ L_2 $ 两端的电压较大
C.灯 $ L_1 $ 的电阻较大
D.通过灯 $ L_1 $ 的电流较大

答案： 7. C

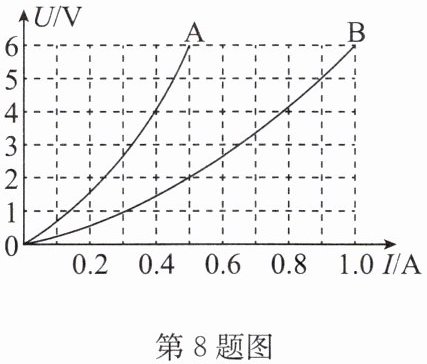

8. 小明有两只小灯泡 A、B，额定电压均为 6V，小明从使用说明书中发现灯泡 A 和 B 中电流随两端电压变化关系的图像如图所示.

(1) 小明先将 A、B 两只小灯泡并联在 6V 电源的两端，此时干路中的总电流为1.5A.
(2) 小明又将 A、B 两只小灯泡串联在某电源两端，恰好能使小灯泡A(选填“A”或“B”)正常发光，此时电路的总功率为4W.

答案： 8.
(1)1.5
(2)A 4

9. (2025·山东)水中溶氧量是水产养殖的一项关键指标. 小红利用溶解氧传感器设计了自动充氧装置，其中监测电路如图所示，电源电压保持不变. 溶解氧传感器的阻值随水中溶氧量的降低而减小. 闭合开关，当溶氧量降低时(D)

A.电流表的示数变小
B.电压表的示数变大
C.电路的总功率变小
D.滑动变阻器的功率变大

答案： 9. D

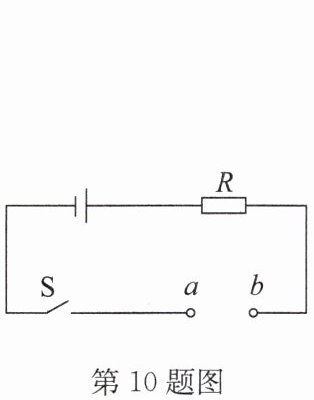

10. 如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，接在 a、b 间标有“6V 2W”字样的小灯泡 $ L_1 $ 恰好正常发光；若保持 R 不变，将 $ L_1 $ 换成另一只标有“6V 3W”字样的小灯泡 $ L_2 $，闭合开关后，小灯泡 $ L_2 $ 工作时消耗的实际功率(C)

A.一定大于 3W
B.一定等于 3W
C.一定小于 3W
D.一定等于 2W

答案： 10. C

11. 如图所示是模拟调光灯电路. 闭合开关，灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是(D)

A.电源被短路
B.灯泡断路
C.灯泡的电阻太小
D.金属丝的电阻太小

答案： 11. D
