1. 如图所示是蔬菜大棚湿度自动控制电路，$R_{s}$为阻值随湿度增大而增大的湿敏电阻. 当棚内湿度低于设定值时，红灯亮，加湿机启动，喷洒水雾加湿；当棚内湿度高于设定值时，绿灯亮，加湿机停止工作. 请连接好工作电路.

答案：

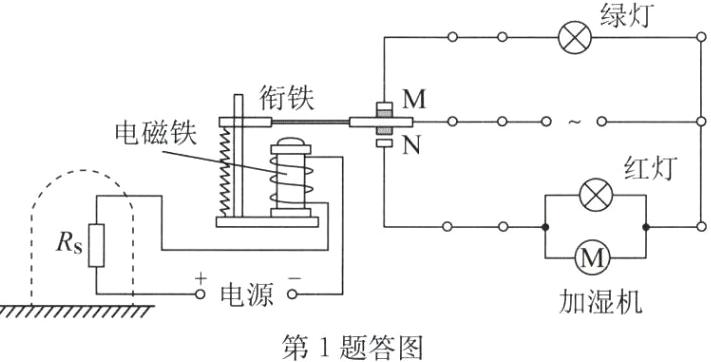

1.如答图所示
　

2. (2025·苏州)某科技小组要设计冬季植物大棚控温系统.
【任务与要求】当环境温度$t≤20$时，加热设备开启工作；温度$t≥30^{\circ}C$，停止工作，大棚内的温度维持在一定范围.
【设计与实施】①器材有：电压为$6V$的电源、定值电阻、可控加热设备、热敏电阻(阻值随温度变化的关系如图甲)等. ②设计的电路如图乙，加热设备是否工作由其两端的电压$U_{AB}$来控制，当$U_{AB}≥4V$时，加热设备开启工作，当$U_{AB}≤ U_{0}$时，加热设备不工作. (不考虑加热设备对电路的影响)

【分析与思考】
(1) 电路中的$R_{1}$(选填“$R_{1}$”或“$R_{2}$”)是热敏电阻.
(2) 定值电阻的阻值为80$\Omega$.
(3)$U_{0}=\_\_\_\_\_\_V$.
(4) 长时间使用后，电源电压降低，系统控制的最高温度将降低.

答案： 2.
(1) $R_{1}$　
(2) 80　
(3) 3　
(4) 降低
