8. 家庭电路中的触电事故都是人体直接或间接接触火线造成的. 若人体电阻为 $ 10kΩ $，触电时通过人体的电流为22mA. 家庭电路中，熔断器是在电路超负荷运行或发生短路(选填“短路”或“断路”)时起保护作用的装置.

答案： 8.火线　22　短路

9. 小华家的电热毯内的电阻丝断了，爸爸将断头接上后继续使用，发现接头处的电热毯被烧焦了. 原因是接头连接处接触不良，接头处电阻变大，通电后，通过接头处的电流等于通过电阻丝的其他部分的电流，则该处产生的热量较多，长时间使用导致烧焦. 此时熔断器不能(选填“能”或“不能”)起到保护电路的作用.

答案： 9.大　等于　不能

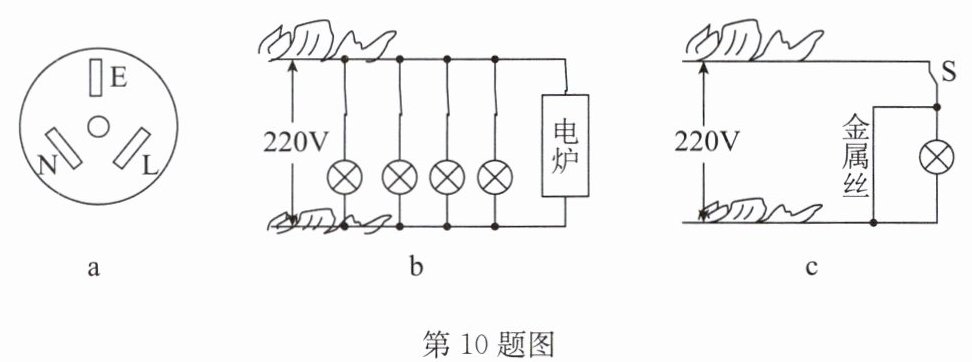

10. 学校开展了一系列丰富多彩的安全教育活动，下列是活动的部分内容. 如图 a 所示，接地导线应该与三孔插座的E孔相连接；如图 b、c 所示为引发线路火灾的原因，其中图 b 所示情况的原因是用电器的总功率过大，图 c 所示情况的原因是短路.

答案： 10.E　用电器的总功率过大　短路

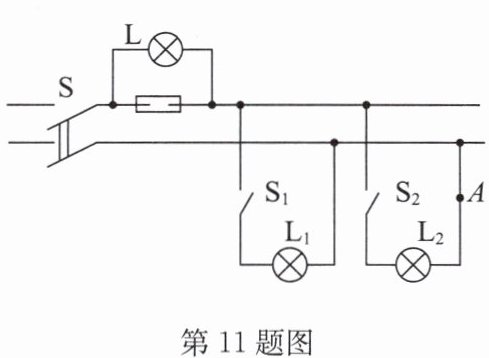

11. 在家庭电路中若某用电器发生短路故障，则干路电流迅速增大，熔丝立即熔断. 如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯 $ L $(校验灯)与熔断的熔丝并联，当闭合开关 $ S $、$ S_{1} $ 时，校验灯 $ L $ 发出暗红色的光，说明 $ L_{1} $ 所在的支路正常(选填“断路”“正常”或“短路”). 所有故障排除后，更换了新的熔丝，当闭合开关 $ S $、$ S_{2} $ 时，站在地面上的人用手接触电路中的 $ A $ 点不会(选填“会”或“不会”)触电.

答案： 11.短路　正常　不会　点拨:在家庭电路中，若某用电器发生短路故障，干路电流会迅速增大，熔丝立即熔断;在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L(校验灯)与熔断的熔丝并联，校验灯串联在电路中.当闭合开关S、S₁时，校验灯L发出暗红色的光，这说明L两端的电压小于电源电压，即L与L₁串联在电路中，该支路是正常的;所有故障排除后，更换了新的熔丝，当闭合开关S、S₂时，220V的电压由灯L₂承担，A点与零线之间的电压为0，站在地面上的人用手接触电路中的A点，加在人身上的电压为0，不会触电

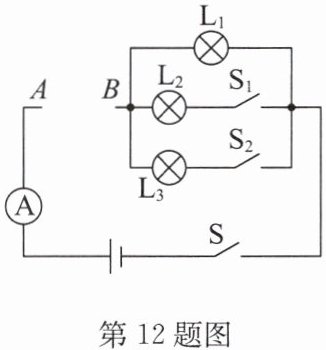

12. 如图所示是电路过载演示装置的示意图，在 $ A $、$ B $ 间接入一根长约 $ 25cm $、直径约 $ 0.2mm $ 的细铜丝，将易燃的纸条挂在细铜丝上，三只白炽灯的规格均为“$ 6V $ $ 10W $”，依次闭合开关 $ S $、$ S_{1} $、$ S_{2} $，观察到电流表的示数变大(选填“变大”“变小”或“不变”)，最终易燃纸条被点燃，说明电路中电流过大会引起火灾，造成电流过大的原因之一是过载(或电路的总功率过大). 若在 $ A $、$ B $ 间换接上熔丝，重复以上操作，会观察到熔丝被熔断，进一步说明，电路中不可以(选填“不可以”或“可以”)用铜丝代替熔丝.

答案： 12.变大　过载(或电路的总功率过大)　熔断　不可以

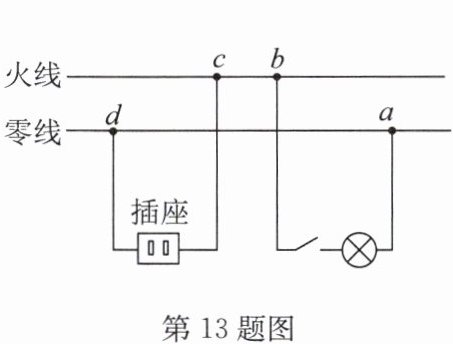

13. (2025·绥化)如图是家庭电路的一部分，进户线在图中左侧. 闭合开关，灯泡不亮，用测电笔检测发现 $ a $、$ b $、$ c $ 三处氖管发光，$ d $ 处氖管不发光. 则电路故障是 (C)

A.灯泡断路
B.$ b $、$ c $ 间断路
C.$ a $、$ d $ 间断路
D.进户线零线断路

答案： 13.C
