8. 电子测电笔具有接触检测和非接触检测两种方式，它不但能检测火线和零线，还具有显示电压，检测电路断点等多种功能.

答案： 8. 显示电压　电路断点

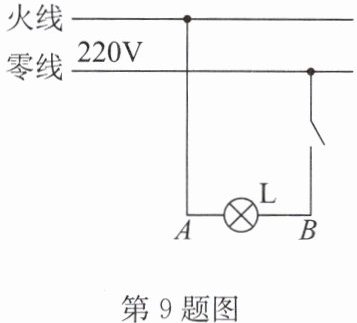

9. (2025·苏州吴江区一模)如图所示是小明家的部分电路，开关闭合后，标有“220V 44W”的照明灯L正常发光，此时通过的电流为0.2A；断开开关，用测电笔按照正确的操作方法接触B处，氖管发光(选填“发光”或“不发光”)，所以该电路存在(选填“存在”或“不存在”)安全隐患.

答案： 9. 0.2　发光　存在

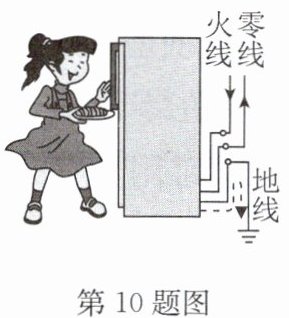

10. 如图所示，电冰箱的金属外壳接地后，即使出现漏电现象人也没有触电的感觉，这是因为接地的导线与站在地面上的人是并联的，由于人体电阻远远大于导线电阻，所以通过人体的电流非常小. 为防止漏电现象带来触电事故的发生，家庭电路中安装了漏电保护断路器.

答案： 10. 并　小　漏电保护断路器

11. 如图所示，老师做了一个让学生惊呼的实验——用手直接捏住一根进户线，学生用测电笔检测老师身体时氖管发光，而老师却安全. 下列关于实验的讨论科学的是(B)

A.老师接触的是零线
B.老师与大地之间一定绝缘
C.直接站在地上的学生可以用手接触老师
D.老师可用另一只手接触零线

答案： 11. B

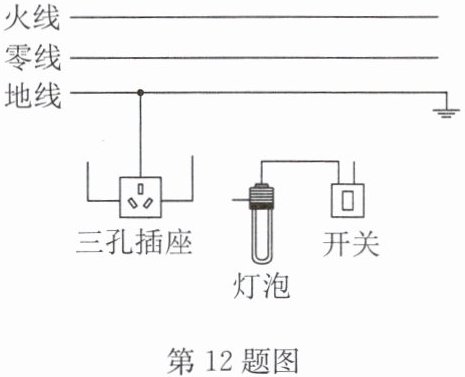

12. (2025·河南)如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡. 请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则.

答案：

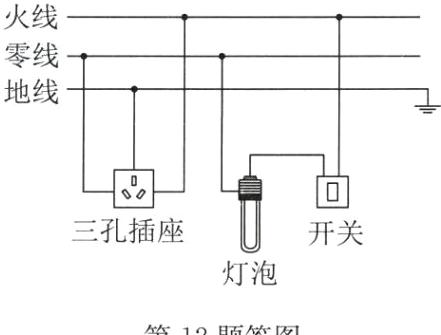

12. 如答图所示

第12题答图

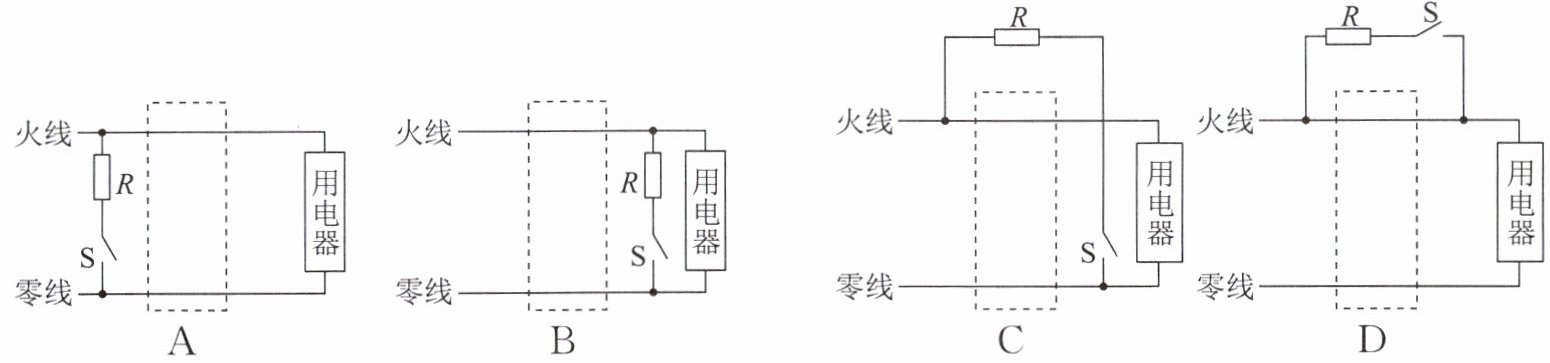

13. 家用漏电保护断路器是在用电器发生漏电故障或人体触电时实施保护的设备. 家庭电路漏电时，通过火线与零线的电流不相等，漏电保护断路器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用. 漏电保护断路器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(C)

答案： 13. C
