15. 如图所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是(C)


A.旋转钥匙能使电磁铁所在电路工作
B.电磁铁的工作电压比电动机的工作电压低
C.电磁铁通电时，上端是S极，下端是N极
D.电磁铁通电时，吸引上方的衔铁，使触点A向右与触点B接触

答案： 15. C

16. 如图所示，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。

答案：

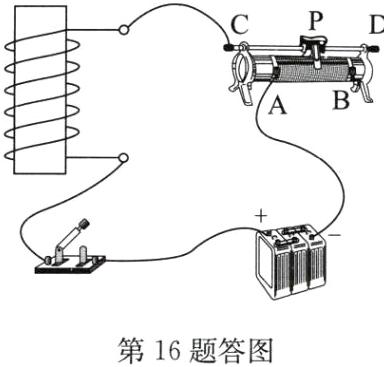

16. 如答图所示

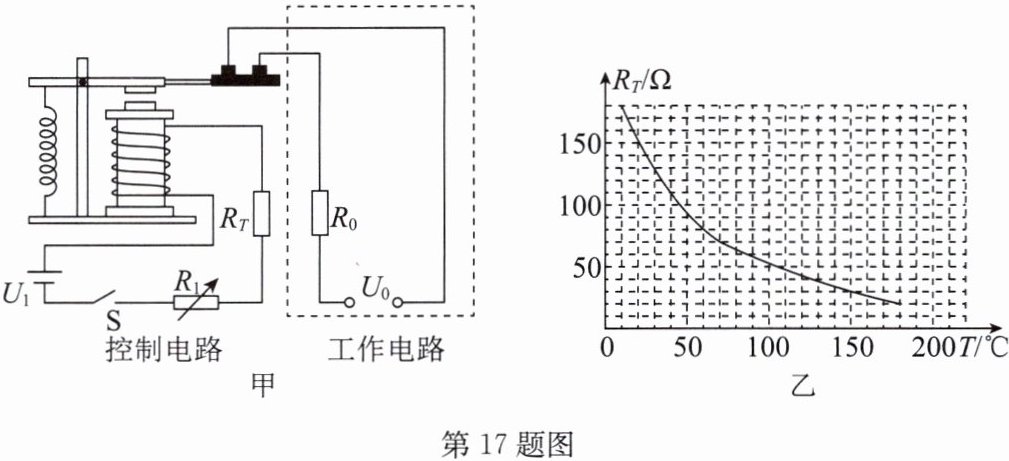

17. 如图甲所示是一种电加热恒温箱的简化工作原理电路图。工作电路由电压U₀=220V的电源和阻值为R₀=88Ω的电热丝组成。控制电路是由电压U₁=7.5V的电源、开关、电磁继电器(线圈电阻不计)、电阻箱R₁(可取阻值范围为0～120Ω)和热敏电阻R_T组成的，热敏电阻R_T的阻值随温度变化的关系如图乙所示。当控制电路中的电流达到50mA时，衔铁才吸合，从而切断右边工作电路，停止加热。

(1)由图乙可知，热敏电阻R_T的阻值随温度的升高而减小(选填“增大”“不变”或“减小”)。
(2)工作电路中电热丝R₀工作时的电流为2.5A，工作5min产生的热量是1.65×10⁵J。
(3)如果恒温箱的温度设定为60℃，则电阻箱的阻值为70Ω。
(4)该恒温箱可设定的最高温度是150℃。

答案： 17.
(1) 减小
(2) 2.5　1.65×10⁵
(3) 70　
(4) 150　点拨:
(2) 工作电路中电热丝R₀工作时的电流I₀=U₀/R₀=220V/88Ω = 2.5A，工作5min产生的热量Q = I₀²R₀t = (2.5A)²×88Ω×5×60s = 1.65×10⁵J。
(3) 由题图乙可知，当恒温箱的温度设定为60℃时，热敏电阻R_T的阻值R_T = 80Ω，当控制电路中的电流I = 50mA = 0.05A时，衔铁才吸合，从而切断右边工作电路，停止加热，R_总 = U₁/I = 7.5V/0.05A = 150Ω，电阻箱的阻值R₁ = R_总 - R_T = 150Ω - 80Ω = 70Ω。
(4) 由题图乙可知，当热敏电阻R_T的阻值最小时，恒温箱可设定的温度最高，由于控制电路的电源电压和衔铁的吸合电流不变，根据R = U/I可知，电路的总电阻不变，要使热敏电阻R_T的阻值最小，电阻箱R₁接入的阻值应最大，即R₁' = 120Ω，R_总 = 150Ω，R_T' = R_总 - R₁' = 150Ω - 120Ω = 30Ω，由题图乙可知，当热敏电阻R_T的阻值为30Ω时，恒温箱可设定的最高温度是150℃。
