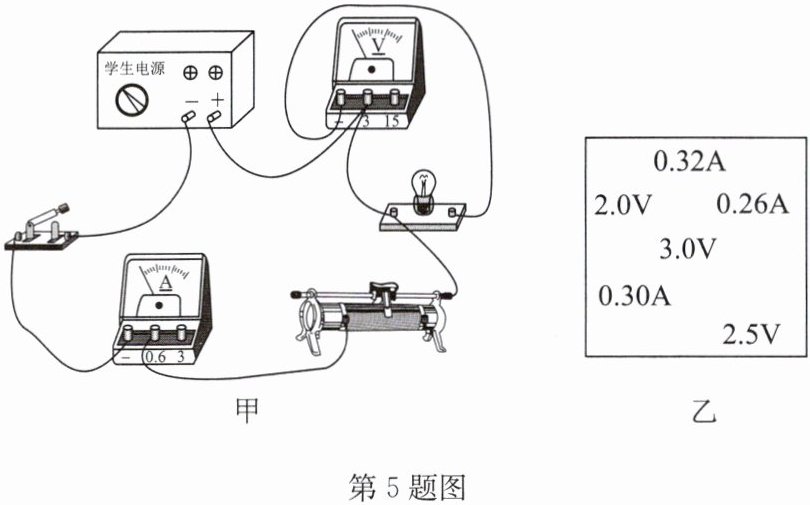

5. (2025·沛县模拟)小超同学利用如图甲所示的器材，测量小灯泡的电功率。实验中电源电压恒定不变，小灯泡的额定电压为2.5V(电阻约为10Ω)，滑动变阻器的规格为“10Ω 1A”。

(1)小超连接了如图甲所示电路，经检查，发现其中一根导线连接有误，请在该导线上打“×”，并用笔画线代替导线连接正确的电路。
(2)为了顺利完成实验，现有电压为4.5V和6V的两种电源可供选择，则应选择电源电压为4.5V。
(3)小超闭合开关后，发现小灯泡不亮，接下来首先应该D。(填序号)
A. 检查导线连接是否良好
B. 移动滑动变阻器的滑片观察小灯泡是否发光
C. 断开开关
D. 观察电流表和电压表是否有示数
(4)排除故障后，小超移动滑动变阻器的滑片，读出了三组实验数据，粗心的小超把三次数据随手写在草稿纸上(如图乙)而没有填写在对应的表格中。请你帮助小超计算出小灯泡的额定功率为0.75W。

答案：
5.

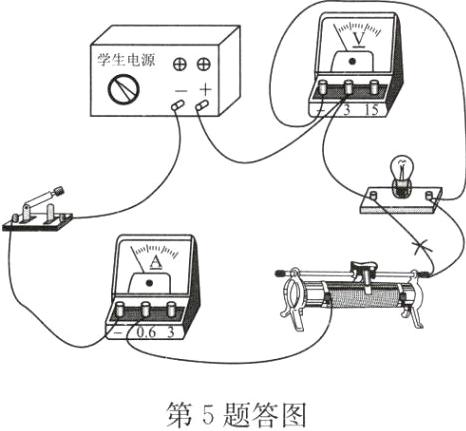

(1)如答图所示
　　　　
(2)4.5　
(3)D　
(4)0.75

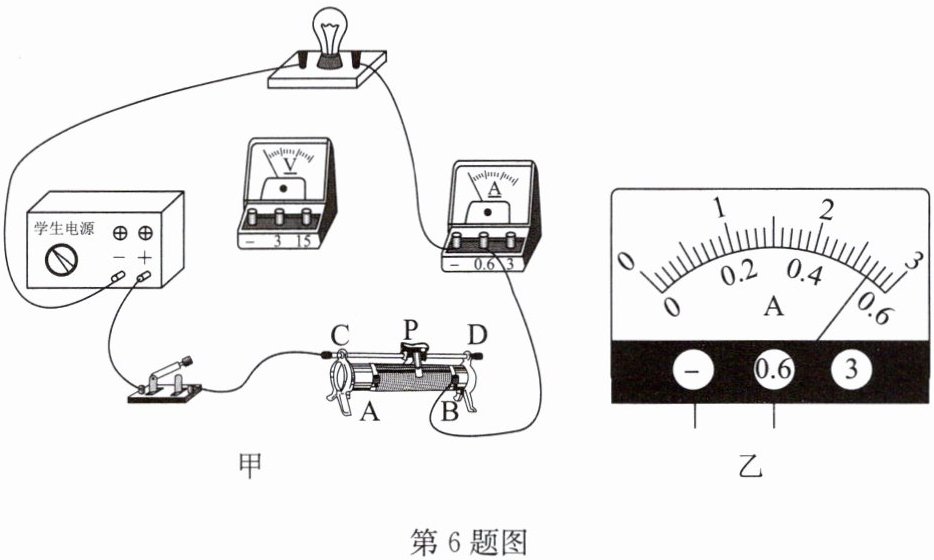

6. 小明要测量一个额定电压为3.8V的小灯泡的额定功率，他使用的电源电压是6V，而他使用的电压表“0～15V”的量程坏了，要完成这个实验，于是连接了如图甲所示的实验电路(不完整)。

(1)请你帮他完成图甲所示的电路连接。
(2)实验中，移动滑动变阻器的滑片，使电压表的示数为2.2V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是2.052W。

答案：
6.

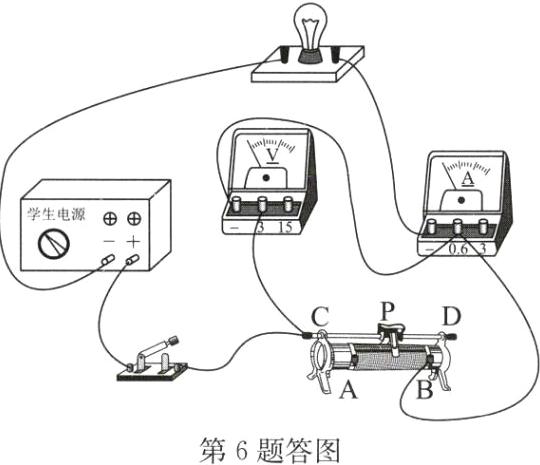

(1)如答图所示
　　　
(2)2.2　2.052
