《2026年启东中学作业本九年级物理下册苏科版苏北专版》

1. 通过110Ω电阻丝的电流是2A，产生8800J的热量需要通电20s，这段时间电流做的功是8800J.

答案： 1. 20 8800

2. 阻值为R的电阻丝接到电压不变的电源上，4min可使一壶水烧开.现换用阻值为4R的电阻丝，再接到此电源上，16min可使同样的一壶水烧开.

答案： 2. 16

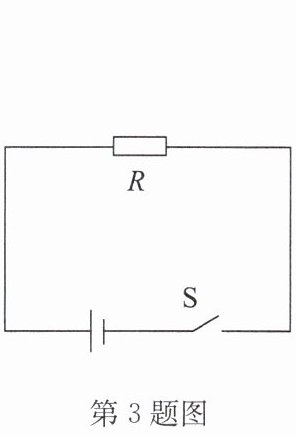

3. 如图所示是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝R的阻值为1Ω.闭合开关S，电热丝的温度升高，利用电流的热效应实现高温封口，3s内产生的热量为75J，若使用时总把塑料袋烫坏，可以增大(选填“增大”或“减小”)电热丝的阻值.

答案： 3. 热 75 增大

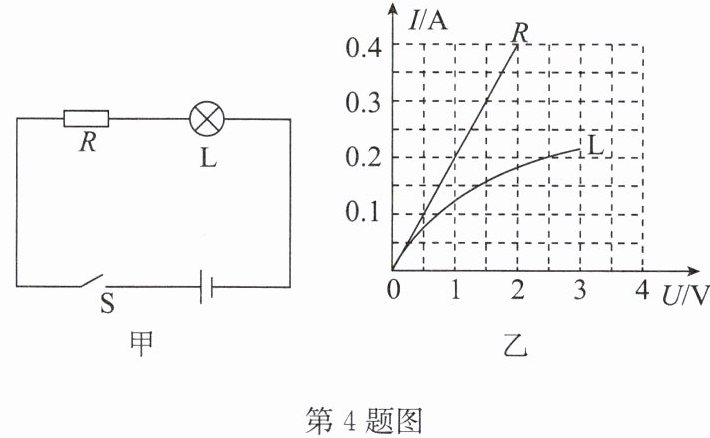

4. 如图甲所示，小灯泡L的额定电压为2.5V，开关闭合后，小灯泡L正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图像，则小灯泡L正常发光时的电流为0.2A；通电10s，定值电阻R产生的热量为2J.

答案： 4. 0.2 2

5. 在相等的时间内，电热丝甲比电热丝乙放出的热量少，则(D)

A.甲的电阻一定比乙的小
B.通过甲的电流一定比乙的小
C.甲两端的电压一定比乙的小
D.甲消耗的电功率一定比乙的小

答案： 5. D

6. 如图是一个有a、b、c三挡的调温电炉的电路，R₁、R₂、R₃为三段电阻丝.若要在相同的时间内产生的热量最多，则旋转开关S应该接(A)

A.a挡
B.b挡
C.c挡
D.都一样

答案： 6. A

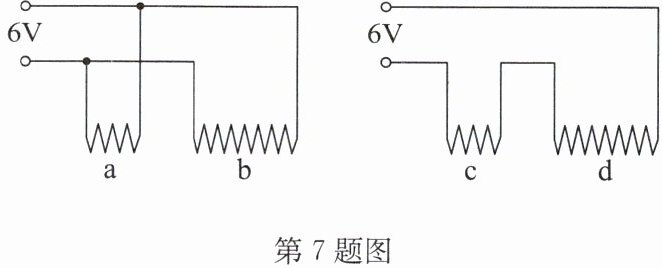

7. 有四段电阻线a、b、c、d，它们由同种材料做成，横截面积相同，但绕成不相同的圈数(每圈的长度相等，a、c的圈数相同，b、d的圈数相同)，按如图所示连接，通电后在相同的时间内，它们产生的热量按从多到少的顺序排列是(A)

A.a、b、d、c
B.a、c、b、d
C.b、d、a、c
D.d、c、b、a

答案： 7. A 点拨:电阻线a、b、c、d由同种材料做成,横截面积相同,b的圈数大于a的圈数,所以b的电阻大于a的电阻.由题图知,电阻线a、b并联在6V电路中,由并联电路的电压规律知,两段电阻线两端的电压相等,通电时间相同,由$Q = W = \dfrac{U^{2}}{R}t$可知,a产生的热量大于b产生的热量;d的圈数大于c的圈数,所以d的电阻大于c的电阻,由题图知,c、d串联在6V电路中,通过的电流相同,通电时间相同,由$Q = W = I^{2}Rt$可知,d产生的热量大于c产生的热量;根据串联电路的电压关系可知,d两端的电压小于电源电压,即小于b两端的电压,b、d的圈数相同,所以b、d的电阻相同,通电时间相同,根据$Q = W = \dfrac{U^{2}}{R}t$可知,b产生的热量大于d产生的热量,所以它们产生的热量按从多到少的顺序排列是a、b、d、c.
