《2026年启东中学作业本九年级物理下册苏科版苏北专版》

15. 某巡查小组进入森林后在Q处迷失方向，图甲为小组利用卫星技术获取的森林俯视图，他们携带的指南针静止时的指向如图乙所示.他们要尽快找到出口应选择的方向是(B)

A.朝E的方向
B.朝F的方向
C.朝G的方向
D.朝H的方向

答案： 15. B

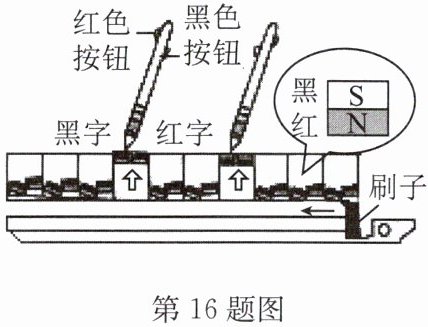

16. 如图所示是双色磁性画板的截面，磁粉浸没在悬浮液里，当按下写字笔黑色按钮时能写出黑色的字，按下红色按钮时能写出红色的字，刷子左右移动则字消失.下列说法正确的是(D)

A.写字的原理是同名磁极相互排斥
B.写黑字时笔尖为S极
C.写红字时笔尖为N极
D.刷子可以用铁制成

答案： 16. D 点拨:由题图知,把 S、N 磁极设置成黑、红两种颜色,然后根据异名磁极相互吸引,把黑色的 S 极吸引上来,或者把红色的 N 极吸引上来,即写出两种颜色的字,所以写字原理是异名磁极相互吸引,故 A 错误;写黑字时小磁体的 S 极被吸引,说明写黑字时笔尖是 N 极,故 B 错误;写红字时小磁体的 N 极被吸引,说明写红字时笔尖是 S 极,故 C 错误;要想把写的字去掉,需要把笔尖吸引的小磁体恢复到原来位置,这就要用一个软磁材料去吸引,所以刷子可以用铁制成,故 D 正确.

17. 某兴趣小组在研究扬声器的结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（如图甲，左侧为N极，右侧为S极）.
猜想2：磁极呈轴向分布（如图乙，上面为N极，下面为S极）.
猜想3：磁极呈上中下分布（如图丙，上下面为N极，中部为S极）.

（1）根据所学知识，他们经过讨论，断定猜想3是错误的.你认为他们判断的依据是一个磁体只可能有两个磁极.
(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到环形磁体在任意位置都能保持静止.这说明猜想1是错误的.
（3）请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案.
主要器材：小磁针；
简要做法：将小磁针置于环形磁体周围不同位置；
判断方法：多次观察小磁针稳定后两极的指向情况,从而判断出环形磁体磁极的分布情况.

答案： 17.
(1)一个磁体只可能有两个磁极
(2)1
(3)小磁针 将小磁针置于环形磁体周围不同位置 多次观察小磁针稳定后两极的指向情况,从而判断出环形磁体磁极的分布情况
