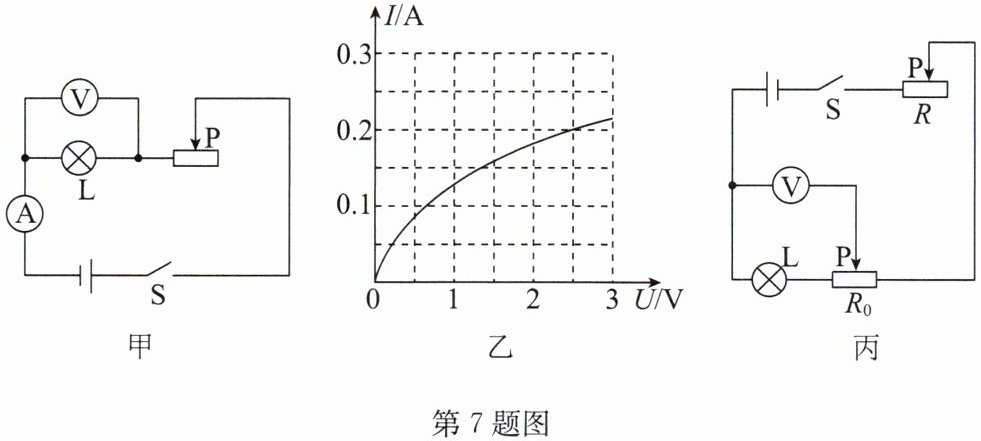

7. (2025·沛县二模)在“测量小灯泡的电功率”的实验中,选取了额定电压为2.5V的小灯泡L(正常发光时阻值约为10Ω),有两个规格分别为“10Ω 0.5A”“20Ω 1A”的滑动变阻器,电源电压保持6V不变,电路如图甲所示。

(1)实验中选择的滑动变阻器的规格是
(2)实验中,移动滑动变阻器的滑片,进行了多次测量,并绘制了通过小灯泡的电流I随其两端电压U变化的图像如图乙所示,由图像可知,小灯泡的额定功率为
(3)小亮实验时发现他的桌上没有电流表,却多了一个最大阻值为R₀的滑动变阻器,于是他设计了如图丙所示的电路,测出了额定电压为Uₙ的小灯泡正常发光时的电阻。
①闭合开关S,先调节滑动变阻器R₀的滑片到最左端,再调节滑动变阻器R的滑片,直到电压表的示数为Uₙ;
②接着调节滑动变阻器R₀的滑片到最右端,读出此时电压表的示数为U;
③小灯泡正常发光时电阻的表达式Rₗ=
(1)实验中选择的滑动变阻器的规格是
“20Ω 1A”
。(2)实验中,移动滑动变阻器的滑片,进行了多次测量,并绘制了通过小灯泡的电流I随其两端电压U变化的图像如图乙所示,由图像可知,小灯泡的额定功率为
0.5
W,此时灯泡的电阻是12.5
Ω。(3)小亮实验时发现他的桌上没有电流表,却多了一个最大阻值为R₀的滑动变阻器,于是他设计了如图丙所示的电路,测出了额定电压为Uₙ的小灯泡正常发光时的电阻。
①闭合开关S,先调节滑动变阻器R₀的滑片到最左端,再调节滑动变阻器R的滑片,直到电压表的示数为Uₙ;
②接着调节滑动变阻器R₀的滑片到最右端,读出此时电压表的示数为U;
③小灯泡正常发光时电阻的表达式Rₗ=
$\frac{U_{额}R_{0}}{U - U_{额}}$
(用U、R₀和Uₙ表示)。
答案:
7.
(1)“20Ω 1A”
(2)0.5 12.5
(3)③$\frac{U_{额}R_{0}}{U - U_{额}}$
(1)“20Ω 1A”
(2)0.5 12.5
(3)③$\frac{U_{额}R_{0}}{U - U_{额}}$

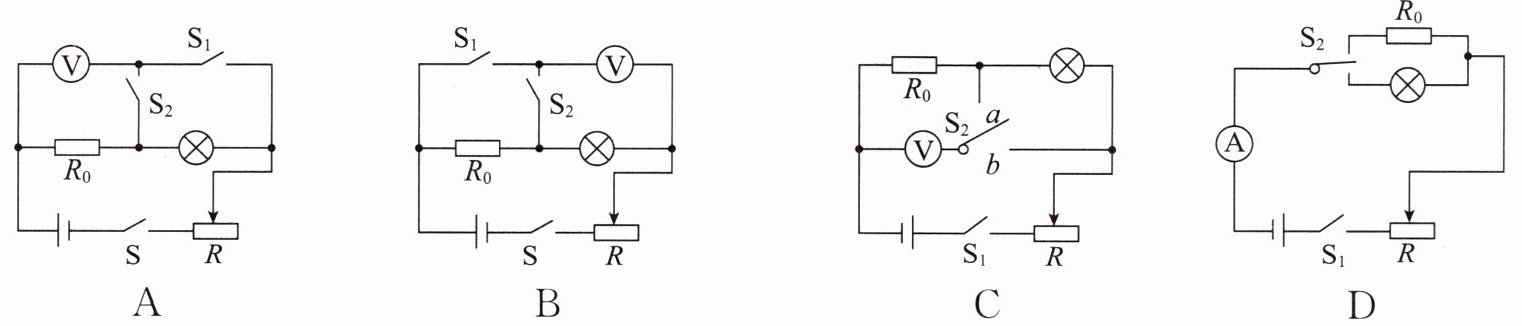

8. 已知小灯泡的额定电压,小明打算增加一个定值电阻R₀,只利用一只电表,通过操作开关来测量小灯泡的额定功率。如图是小明设计的四种不同方案的电路图,其中能测出小灯泡的额定功率的是
(

(
B
)
答案:
8.B 点拨:在只有电压表的情况下,首先通过开关的转换,电压表能测小灯泡两端的电压,使小灯泡正常发光,然后根据串联电路电流、电压的规律和欧姆定律可求出小灯泡的额定电流,根据$P = UI$求出小灯泡的额定功率,A不正确,B正确;无论将$S_{2}$接a(电压表测定值电阻两端的电压),还是将$S_{2}$接b,都不能确定小灯泡是否正常发光,C不正确;图中只有电流表,通过开关的转换,定值电阻与小灯泡分别与滑动变阻器串联,无法确定小灯泡是否正常发光,D不正确.
