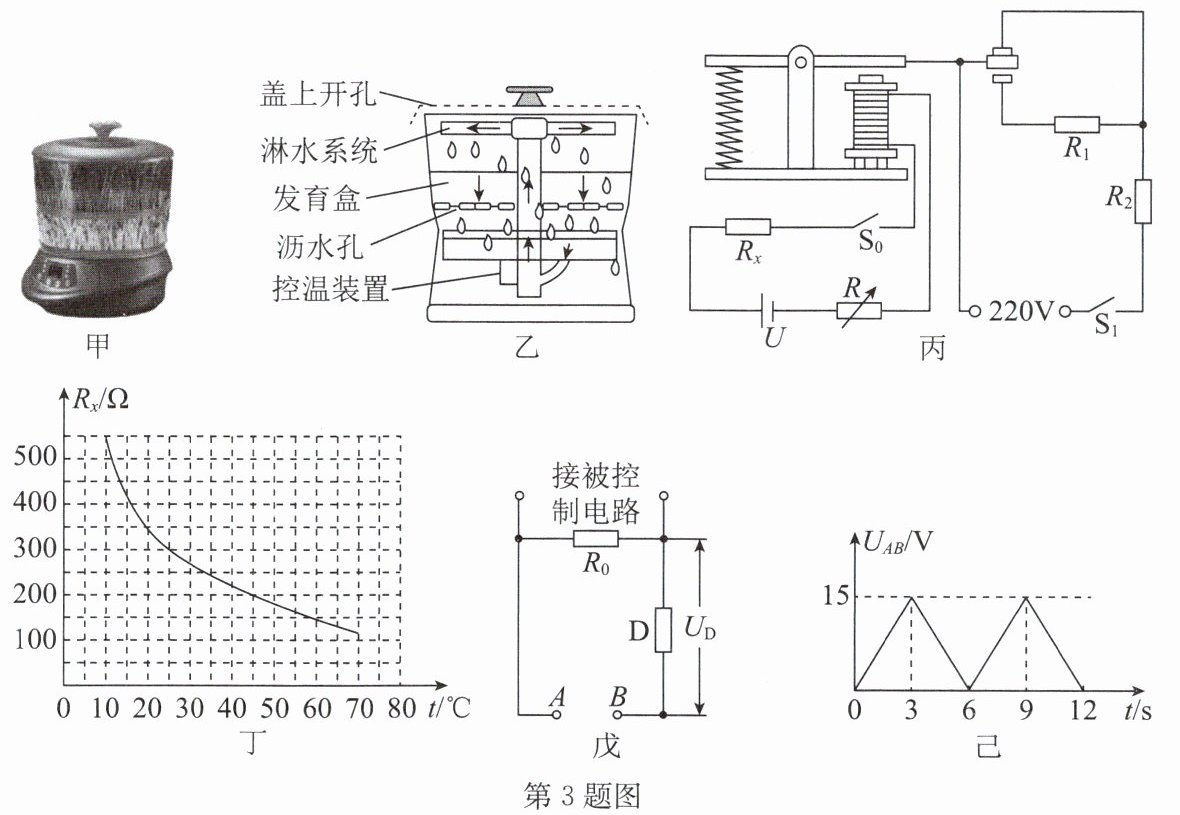

3. 图甲是一款普通的豆芽机,项目小组想在图甲的豆芽机上增设智能控温和自动淋水功能,从而保证豆子发芽需要的适宜温度和湿度. 图乙是智能豆芽机的简化模型. 项目小组为此开展了以下的项目式学习.
【任务一】设计豆芽机的控温装置
控温装置的电路设计如图丙所示,可实现加热、保温两挡自动切换,$R_{x}$为热敏电阻(置于发育盒内),$R$为电阻箱,$R_{1}$、$R_{2}$为电热丝,且$R_{1}=2R_{2}$,控制电路电流$≥5mA$时,衔铁被吸下.
(1)$R_{x}$主要是由
(2) 如图丙所示,当开关$S_{0}$闭合时,电磁铁的上端为
(3)$R_{x}$的阻值随温度$t$变化的图像如图丁所示,豆芽适宜在$23∼28^{\circ}C$环境下生长,豆芽机若要实现$25^{\circ}C$自动切换挡位,则控制电路中电阻箱$R$应该调为
【任务二】设计豆芽机的喷淋装置
(4) 如图乙所示,水在水泵的作用下通过水管输送到淋水系统,多余的水通过沥水孔会回到水箱. 水泵喷口流量指水泵$1h$内喷出水的质量. 若水泵的流速为$0.5m/s$,喷口的横截面积为$0.4cm^{2}$,则水泵喷口流量为
(5) 实验小组结合豆芽的生长特性,采用淋水系统定时给豆芽淋水,而不是将豆芽浸泡在水中的原因是

【任务一】设计豆芽机的控温装置
控温装置的电路设计如图丙所示,可实现加热、保温两挡自动切换,$R_{x}$为热敏电阻(置于发育盒内),$R$为电阻箱,$R_{1}$、$R_{2}$为电热丝,且$R_{1}=2R_{2}$,控制电路电流$≥5mA$时,衔铁被吸下.
(1)$R_{x}$主要是由
半导体
(选填“绝缘体”“半导体”或“超导体”)材料制作而成,当温度升高时,$R_{x}$的阻值变小
(选填“变大”“变小”或“不变”).(2) 如图丙所示,当开关$S_{0}$闭合时,电磁铁的上端为
S
极,当衔铁被吸下来时,工作电路处于保温
(选填“加热”或“保温”)状态,加热功率与保温功率之比为$3:1$
.(3)$R_{x}$的阻值随温度$t$变化的图像如图丁所示,豆芽适宜在$23∼28^{\circ}C$环境下生长,豆芽机若要实现$25^{\circ}C$自动切换挡位,则控制电路中电阻箱$R$应该调为
$ \dfrac{U}{0.005A} - 300 $
$\Omega$;干电池用久了会导致发育盒内温度比设定的温度高
(选填“高”或“低”),除了更换电池外,还可以采取的措施是适当减小 $R$ 的阻值,使热敏电阻阻值不变
,使得豆芽机恢复在$25^{\circ}C$自动切换挡位.【任务二】设计豆芽机的喷淋装置
(4) 如图乙所示,水在水泵的作用下通过水管输送到淋水系统,多余的水通过沥水孔会回到水箱. 水泵喷口流量指水泵$1h$内喷出水的质量. 若水泵的流速为$0.5m/s$,喷口的横截面积为$0.4cm^{2}$,则水泵喷口流量为
72
$kg/h$.(5) 实验小组结合豆芽的生长特性,采用淋水系统定时给豆芽淋水,而不是将豆芽浸泡在水中的原因是
豆子发芽需要呼吸,采用淋水系统定时给豆芽淋水,更利于豆芽生长
. 控制水泵间歇性喷水的电路设计如图戊所示,$A$、$B$两端输入如图己所示的周期性变化的电压$U_{AB}$,定值电阻$R_{0}=2\Omega$,$D$为电阻可以变化的电子元件. 当图戊中$U_{AB}<5V$时,$D$两端的电压$U_{D}$等于电子元件$D$两端的实际输入电压;当$U_{AB}>5V$时,电子元件$D$通过改变阻值控制$U_{D}$保持$5V$不变. 则当$t=3s$时,通过电路的电流为5
$A$;若要使豆芽机在$1h$内喷水时间为$20min$,请你结合上面的电路设计,应设置$R_{0}$的电功率$P_{0}≥\_\_\_\_\_\_W$时,水泵启动喷水.
答案:
3.
(1) 半导体 变小
(2) S 保温 $3:1$
(3) $ \dfrac{U}{0.005A} - 300 $ 高 适当减小 $R$ 的阻值,使热敏电阻阻值不变
(4) 72
(5) 豆子发芽需要呼吸,采用淋水系统定时给豆芽淋水,更利于豆芽生长 5 12.5
点拨:
(1) 热敏电阻 $R_{x}$ 由半导体材料制成;当温度较低时,工作电路处于加热状态,由 $P = \dfrac{U^{2}}{R}$ 可知,此时电阻较小,所以电路中只有电阻 $R_{2}$,所以此时衔铁没有被吸下。当衔铁被吸下时,电路中的总电阻 $R = R_{1} + R_{2}$,所以功率较小,为保温状态,所以温度高时电磁铁的磁性增强,控制电路中的电流变大,由 $I = \dfrac{U}{R}$ 可知,电路中的总电阻变小,热敏电阻的阻值变小。
(2) 图丙中闭合开关 $S_{0}$,根据电流方向,由安培定则可知电磁铁的上端为S极;衔铁被吸下以后,电阻 $R_{1}$、$R_{2}$ 串联,总电阻变大,电功率 $P = \dfrac{U^{2}}{R}$ 变小,为保温状态;因为 $R_{1} = 2R_{2}$,所以 $ \dfrac{P_{加热}}{P_{保温}} = \dfrac{\dfrac{U^{2}}{R_{2}}}{\dfrac{U^{2}}{R_{1} + R_{2}}} = \dfrac{2R_{2} + R_{2}}{R_{2}} = 3:1 $。
(3) 豆芽机若要实现在 $25^{\circ}C$ 自动切换挡位,此时控制电路中的电流 $I = 5mA = 0.005A$,热敏电阻 $R_{x} = 300\Omega$,电阻箱接入电路的电阻 $R = \dfrac{U}{I} - R_{x} = \dfrac{U}{0.005A} - 300\Omega$。干电池用久了电压下降,由 $R = \dfrac{U}{I}$ 可知,电路中的总电阻减小,电阻箱的阻值不变,对应的热敏电阻的阻值变小,会导致发育盒内温度比设定的温度高;为了使热敏电阻的阻值不变即恢复在 $25^{\circ}C$ 自动换挡,可以适当减小电阻箱的阻值。
(4) 1h流过的水的体积 $V = SL = Svt = 0.4 × 10^{-4}m^{2} × 0.5m/s × 3600s = 7.2 × 10^{-2}m^{3}$,水的质量 $m = \rho V = 1.0 × 10^{3}kg/m^{3} × 7.2 × 10^{-2}m^{3} = 72kg$。
(5) 豆芽需要呼吸,采用淋水系统定时给豆芽淋水,更有利于豆芽生长。当 $t$ 为3s时,$U_{AB} = 15V$,$U_{D} = 5V$,由 $R_{0}$ 两端的电压 $U_{0} = U_{AB} - U_{D} = 15V - 5V = 10V$,电路中的电流 $I = \dfrac{U_{0}}{R_{0}} = \dfrac{10V}{2\Omega} = 5A$。要使豆芽机在1h内喷水时间为20min,结合图像己,0~3s时,$U_{AB}$ 与 $t$ 成正比,所以当 $t = 2s$ 时,对应的电压 $U_{AB}' = \dfrac{2}{3} × 15V = 10V$,所以 $U_{AB}$ 为10~15V时,水泵喷水。此时 $R_{0}$ 两端的电压 $U_{0}' = U_{AB}' - U_{D} = 10V - 5V = 5V$,此时 $R_{0}$ 的功率 $P_{0} = \dfrac{U_{0}^{'2}}{R_{0}} = \dfrac{(5V)^{2}}{2\Omega} = 12.5W$,故应设置 $R_{0}$ 的电功率 $P_{0} ≥ 12.5W$。
(1) 半导体 变小
(2) S 保温 $3:1$
(3) $ \dfrac{U}{0.005A} - 300 $ 高 适当减小 $R$ 的阻值,使热敏电阻阻值不变
(4) 72
(5) 豆子发芽需要呼吸,采用淋水系统定时给豆芽淋水,更利于豆芽生长 5 12.5
点拨:
(1) 热敏电阻 $R_{x}$ 由半导体材料制成;当温度较低时,工作电路处于加热状态,由 $P = \dfrac{U^{2}}{R}$ 可知,此时电阻较小,所以电路中只有电阻 $R_{2}$,所以此时衔铁没有被吸下。当衔铁被吸下时,电路中的总电阻 $R = R_{1} + R_{2}$,所以功率较小,为保温状态,所以温度高时电磁铁的磁性增强,控制电路中的电流变大,由 $I = \dfrac{U}{R}$ 可知,电路中的总电阻变小,热敏电阻的阻值变小。
(2) 图丙中闭合开关 $S_{0}$,根据电流方向,由安培定则可知电磁铁的上端为S极;衔铁被吸下以后,电阻 $R_{1}$、$R_{2}$ 串联,总电阻变大,电功率 $P = \dfrac{U^{2}}{R}$ 变小,为保温状态;因为 $R_{1} = 2R_{2}$,所以 $ \dfrac{P_{加热}}{P_{保温}} = \dfrac{\dfrac{U^{2}}{R_{2}}}{\dfrac{U^{2}}{R_{1} + R_{2}}} = \dfrac{2R_{2} + R_{2}}{R_{2}} = 3:1 $。
(3) 豆芽机若要实现在 $25^{\circ}C$ 自动切换挡位,此时控制电路中的电流 $I = 5mA = 0.005A$,热敏电阻 $R_{x} = 300\Omega$,电阻箱接入电路的电阻 $R = \dfrac{U}{I} - R_{x} = \dfrac{U}{0.005A} - 300\Omega$。干电池用久了电压下降,由 $R = \dfrac{U}{I}$ 可知,电路中的总电阻减小,电阻箱的阻值不变,对应的热敏电阻的阻值变小,会导致发育盒内温度比设定的温度高;为了使热敏电阻的阻值不变即恢复在 $25^{\circ}C$ 自动换挡,可以适当减小电阻箱的阻值。
(4) 1h流过的水的体积 $V = SL = Svt = 0.4 × 10^{-4}m^{2} × 0.5m/s × 3600s = 7.2 × 10^{-2}m^{3}$,水的质量 $m = \rho V = 1.0 × 10^{3}kg/m^{3} × 7.2 × 10^{-2}m^{3} = 72kg$。
(5) 豆芽需要呼吸,采用淋水系统定时给豆芽淋水,更有利于豆芽生长。当 $t$ 为3s时,$U_{AB} = 15V$,$U_{D} = 5V$,由 $R_{0}$ 两端的电压 $U_{0} = U_{AB} - U_{D} = 15V - 5V = 10V$,电路中的电流 $I = \dfrac{U_{0}}{R_{0}} = \dfrac{10V}{2\Omega} = 5A$。要使豆芽机在1h内喷水时间为20min,结合图像己,0~3s时,$U_{AB}$ 与 $t$ 成正比,所以当 $t = 2s$ 时,对应的电压 $U_{AB}' = \dfrac{2}{3} × 15V = 10V$,所以 $U_{AB}$ 为10~15V时,水泵喷水。此时 $R_{0}$ 两端的电压 $U_{0}' = U_{AB}' - U_{D} = 10V - 5V = 5V$,此时 $R_{0}$ 的功率 $P_{0} = \dfrac{U_{0}^{'2}}{R_{0}} = \dfrac{(5V)^{2}}{2\Omega} = 12.5W$,故应设置 $R_{0}$ 的电功率 $P_{0} ≥ 12.5W$。
