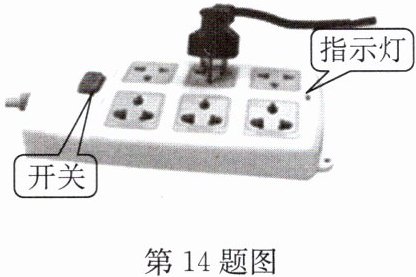

14. (2024·聊城)如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压. 下列说法正确的是 (D)


A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，测电笔的氖管都会发光
C.插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流

答案： 14.D

15. (2025·内蒙古)小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节: ①断开总开关；②将新插座装回墙上；③拆下旧插座；④闭合总开关；⑤将电线按“左零右火”接入新插座的接线柱上. 下列操作顺序符合安全用电原则的是 (B)

A.①③④⑤②
B.①③⑤②④
C.③⑤①②④
D.③⑤②①④

答案： 15.B

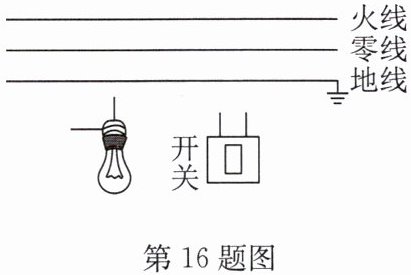

16. (2025·镇江)如图所示，请将开关和节能灯正确接入家庭电路，使开关能控制灯的通、断电.

答案：

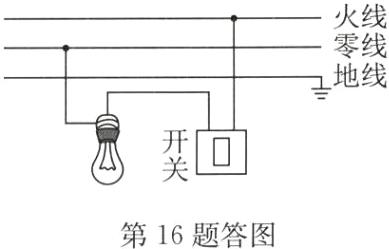

16.如答图所示
　　　　　　

17. 如图甲所示为一款新国标插线板的实物图，请用笔画线代替导线把图乙中插座单元的电路补充完整接入家庭电路. (要求: 开关同时控制两个插座)

答案：

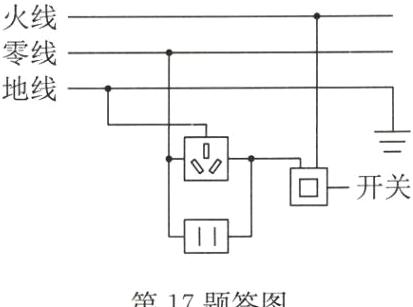

17.如答图所示
