《2026年启东中学作业本九年级物理下册苏科版苏北专版》

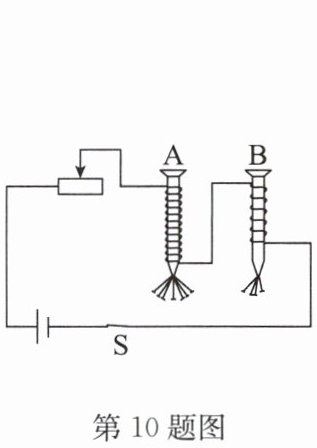

10. 按如图所示电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是(B)

A.电流大小
B.线圈匝数
C.电流方向
D.电磁铁极性

答案： 10. B

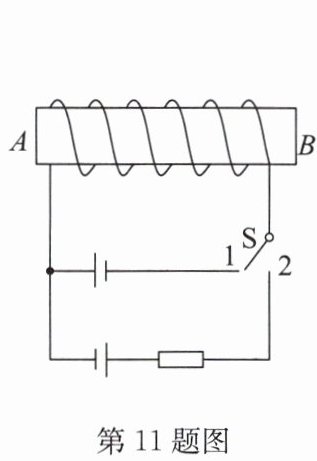

11. 如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为(C)

A.磁性增强，由S极变为N极
B.磁性减弱，由S极变为N极
C.磁性增强，由N极变为S极
D.磁性减弱，由N极变为S极

答案： 11. C

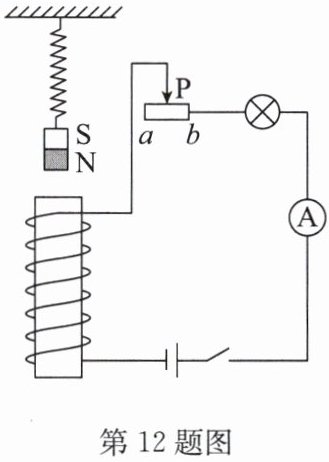

12. 如图所示，在电磁铁的正上方用弹簧悬挂一条形磁体，闭合开关后，将滑动变阻器的滑片P从a端移到b端的过程中，下列判断正确的是(A)

A.小灯泡变亮，弹簧伸长
B.小灯泡变暗，弹簧伸长
C.电流表的示数变大，弹簧收缩
D.电流表的示数变小，弹簧收缩

答案： 12. A

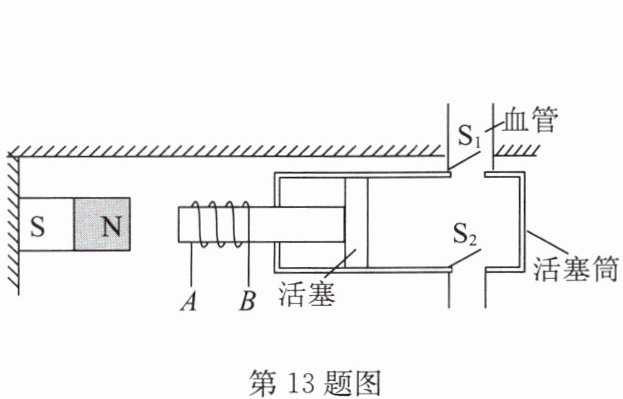

13. 人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通。阀门S₁只能向外开启，S₂只能向内开启。线圈中的电流从A流向B时，电磁铁的左端是S极，血液会流入(选填“流入”或“流出”)活塞筒，该装置工作时，线圈AB中的电流方向需要(选填“需要”或“不需要”)改变。

答案： 13. S　流入　需要

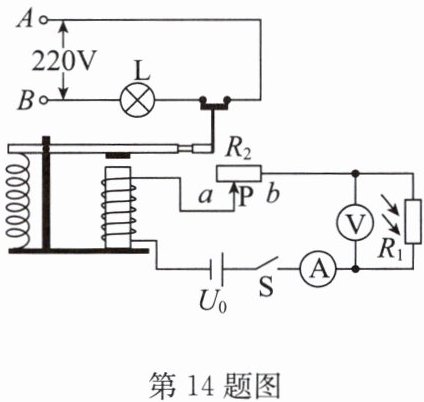

14. 光敏电阻在各种自动化装置中有很多应用，小何用它和电磁继电器等一些电路元件设计了一种“智能家居照明灯”电路。正确连接电路后，电路情况如图所示，B点应接零线(选填“火线”或“零线”)，电磁铁上端为S(选填“N”或“S”)极。小何的设计要求是“智能家居照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻的阻值应随光照强度的增加而减小(选填“增大”或“减小”)。

答案： 14. 零线　S　减小
