11. 图中的两个线圈套在光滑的玻璃管上，导线柔软，可以自由滑动，开关 S 闭合后，则 (A)


A.两线圈左右分开
B.两线圈向中间靠拢
C.两线圈静止不动
D.两线圈先左右分开，然后向中间靠拢

答案： 11.A

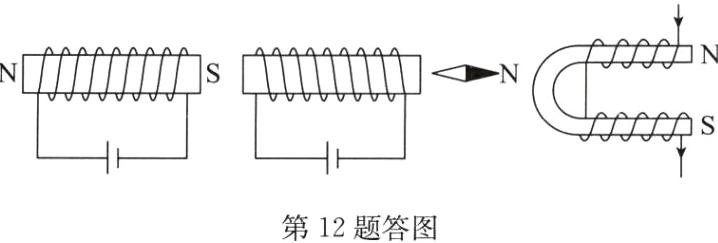

12. 根据图中给出的条件画出通电螺线管的绕线.

答案：
12.如答图所示
　

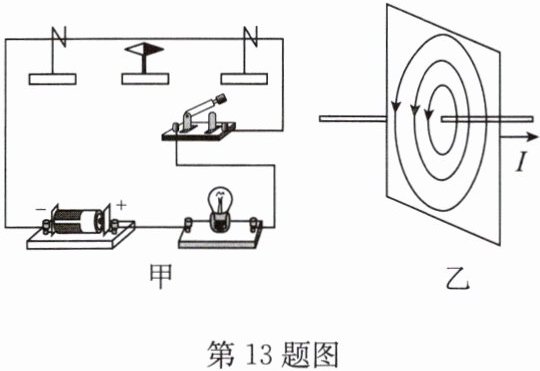

13. 如图甲所示，探究“通电直导线周围的磁场”时，将一根直导线放在静止小磁针的正上方，并与小磁针平行.
(1)闭合开关后，观察到小磁针发生偏转，说明通电直导线周围存在磁场. 改变直导线中的电流方向，小磁针偏转方向改变(选填“不变”或“改变”).
(2)实验中小磁针的作用是检验磁场的存在. 若移走小磁针，通电直导线周围仍有(选填“仍有”或“没有”)磁场.
(3)进一步探究表明，通电直导线周围磁场分布情况如图乙所示. 它的磁感线是以电流为中心的一系列同心圆. 由图乙可知，若图甲中直导线的电流方向不变，将小磁针移到直导线的正上方平行放置，小磁针的偏转方向与原来相反（选填“相同”或“相反”），你判断的依据是通电直导线上方和下方的磁场方向是相反的.

答案： 13.
(1)磁场　改变　
(2)检验磁场的存在　仍有
(3)相反　通电直导线上方和下方的磁场方向是相反的

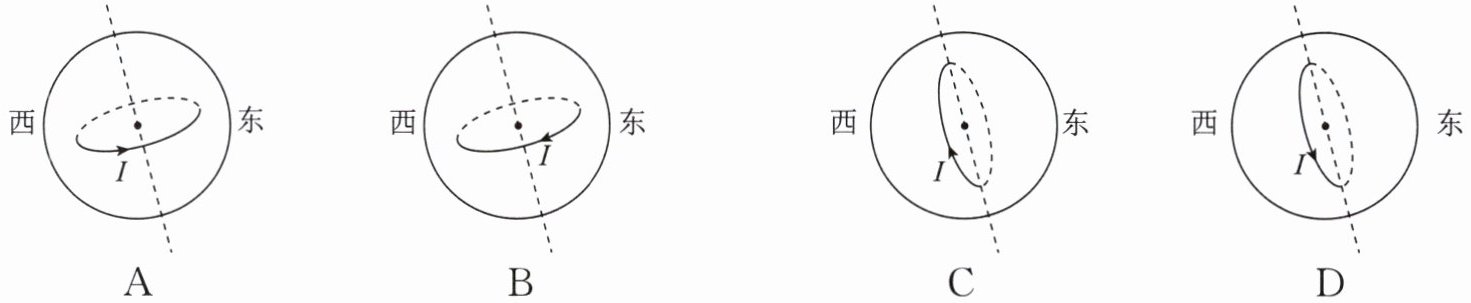

14. 为了解释地球的磁性，19 世纪安培假设地球的磁场是由绕过地心的轴的环形电流 I 引起的. 下列正确表示安培假设中环形电流方向的是 (B)

答案： 14.B　点拨:地磁的北极在地理的南极附近，故在用安培定则判定环形电流的方向时右手的拇指必须指向南方;根据安培定则:拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西.故B正确.
