《2026年启东中学作业本九年级物理下册苏科版苏北专版》

1. 安装直流电动机模型时，应先把线圈固定在转轴上；再将支架固定在底座上，并将转轴安装在支架上；用螺钉把电刷(铜片)固定在底座上，同时使电刷与转轴上的换向器接触；从固定电刷的两个螺钉上引出两根导线；分别把两个弧形铁片的一端用螺钉固定在底座上，另一端用磁体夹住。

答案： 1. 转轴　底座　转轴　底座　换向器

2. 在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与支架之间的摩擦，且换向器与电刷间的压力要适当，以保持转轴能正常转动。

答案： 2. 摩擦　换向器　电刷

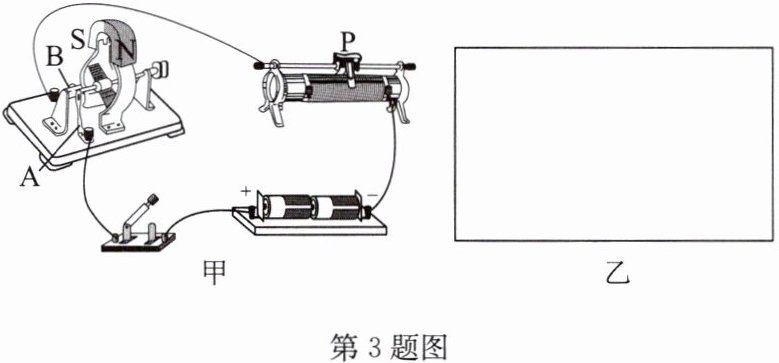

3. 如图甲是小明将安装好的直流电动机模型接入电路的情况。

(1)请写出图中两个主要结构的名称：A是电刷，B是换向器。
(2)闭合开关，假定电动机会按顺时针方向转动，若要使电动机按逆时针方向转动，请写出一种方法：对调电源的正负极(或对调磁极)。
(3)闭合开关，若将滑动变阻器的滑片P向左移动，则电动机的转速将减慢。
(4)请在图乙方框内画出图甲实验电路的电路图。

答案：
3.
(1)电刷　换向器
(2)对调电源的正负极(或对调磁极)
(3)减慢
(4)如答图所示
　　　　　　　　
　　　　　　　　　　第3题答图

4. 关于直流电动机，下列分析正确的是(A)

A.改变磁场的方向可以改变线圈转动的方向
B.电动机通电后不转，一定是电路断路
C.电动机工作过程中，消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的

答案： 4. A

5. 在“安装直流电动机模型”的实验中，接好电路，闭合开关后，发现电动机不转，若轻推一下线圈，电动机马上转起来，刚开始时不转的原因可能是(C)

A.磁体的磁性不强
B.通过线圈的电流太小了
C.电动机线圈平面恰好处在平衡位置
D.电刷与换向器之间的摩擦太大了

答案： 5. C

6. 要改变直流电动机的转速，下列措施可行的是(C)

A.把电源两极对调
B.把磁体的磁极对调
C.改变线圈中电流的大小
D.同时对调电源两极和磁体磁极

答案： 6. C

7. 直流电动机中使用了换向器，它的作用是(C)

A.自动改变线圈外的电流方向
B.自动改变线圈的转动方向
C.自动改变线圈中的电流方向
D.自动改变磁感线的方向

答案： 7. C
