《2026年启东中学作业本九年级物理下册苏科版苏北专版》

8. 如图甲，磁场对导体的力 F 竖直向上，用 $ F_{ab} $、$ F_{cd} $、$ F_{a'b'} $、$ F_{c'd'} $ 分别表示图乙、丙中开关闭合时磁场对导体 $ ab $、$ cd $、$ a'b' $、$ c'd' $ 的力，则(D)


A.$ F_{ab} $ 竖直向下，$ F_{cd} $ 竖直向下
B.$ F_{ab} $ 竖直向上，$ F_{cd} $ 竖直向下
C.$ F_{a'b'} $ 竖直向上，$ F_{c'd'} $ 竖直向下
D.$ F_{a'b'} $ 竖直向下，$ F_{c'd'} $ 竖直向上

答案： 8. D

9. 我们中学实验室常用的电压表是一种磁电式仪表，当表内有电流通过时，它的指针会发生偏转. 由此现象可以猜想电压表里面除了导线和指针外，还一定有磁体，你依据的原理是通电导体在磁场中受力运动.

答案： 9. 磁体 通电导体在磁场中受力运动

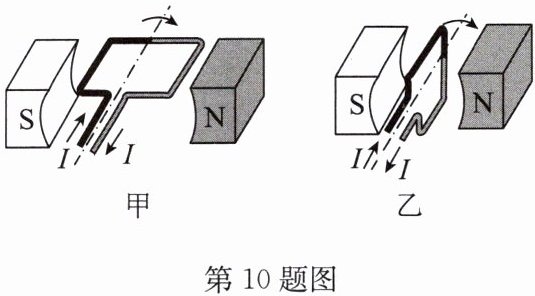

10. 甲、乙两个图中，乙图中的线圈恰好处于平衡位置，另一个图中线圈左、右两边所受的两个力大小相等、方向相反，但不满足二力平衡条件的原因是这两个力没有作用在同一条直线上.

答案： 10. 乙 没有作用在同一条直线上

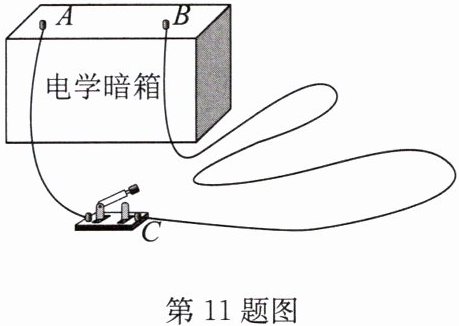

11. 在综合实践活动中，小明购买了如图所示的中学电学暗箱，暗箱中连有电源(3V)、电阻、导线等，电学暗箱外的两个接线柱 A、B 与内部电路相连. 为了判断电学暗箱外的开关闭合时导线 BC 中是否有电流通过，小明准备了以下四组实验器材：①电压表、导线；②蹄形磁体；③铁钉、大头针；④小磁针. 以上器材能完成任务的共有(D)

A.1 组
B.2 组
C.3 组
D.4 组

答案： 11. D

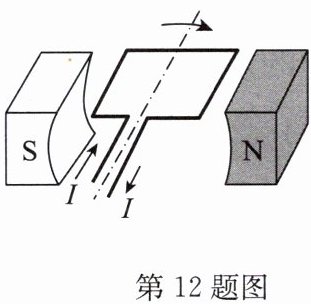

12. 如图所示，线圈通电后，受磁场力作用将开始顺时针旋转. 如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将(B)

A.开始顺时针旋转
B.开始逆时针旋转
C.保持静止
D.以上三种情况都有可能

答案： 12. B
