1. 安装家庭电路时，从进户线到用电器之间有电能表、配电箱. 其中，配电箱中有总开关和支路开关可以控制家庭电路的通断.

答案： 1. 总开关　支路开关

2. (2025·徐州)家庭电路有两根进户线，分别是火线和零线. 火线和零线之间的电压为220V. 各用电器都是一端接在火线上，另一端接在零线上，即这些用电器是并联的. 对于人体而言，安全电压一般不高于36V. 考虑到用电安全，家庭电路中一般还有第三根线，它是地线.

答案： 2. 220　并　不高于36　地

3. 随着家用电器应用越来越多，在家庭中常常用带有开关的多孔插座，插座上的开关与插孔是串联的，插孔与插孔之间是并联的.

答案： 3. 串　并

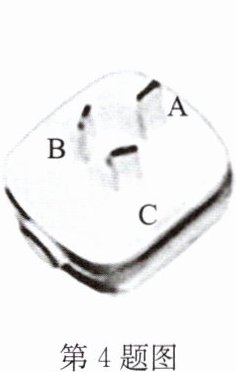

4. 如图为某家用电器的三线插头，细心的小莉发现其露出的三个插脚中A的长度最长，它是与用电器的金属外壳相连的. 将其插入插座后B(选填“A”“B”或“C”)会与家庭电路中的火线接通，且该用电器与照明灯之间是并(选填“串”或“并”)联的.

甲
乙

答案： 4. 金属外壳　B　并

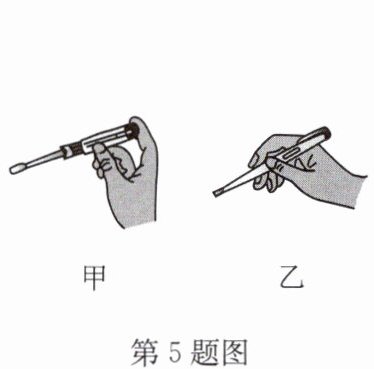

5. 测电笔可以测试导线是火线还是零线. 如图所示，持笔方式正确的是甲，将笔尖与导线接触，若氖管发光，则此导线为火线，此时氖管与人体之间的连接方式是串联(选填“串联”或“并联”).

答案： 5. 甲　火线　串联

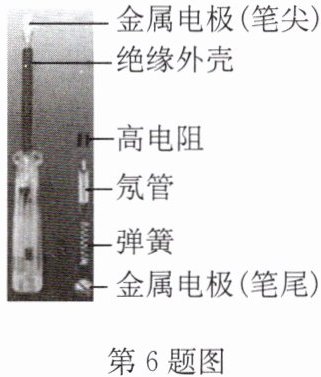

6. 测电笔是电工必备的检测设备，其结构如图所示. 关于它的使用，以下说法错误的是 (B)

A.测电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中
B.当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾
C.使用测电笔时，要保证导线、测电笔、人体与大地构成回路
D.一般来说，我们从氖管是否发光可以判断笔尖接触的是否是火线

答案： 6. B

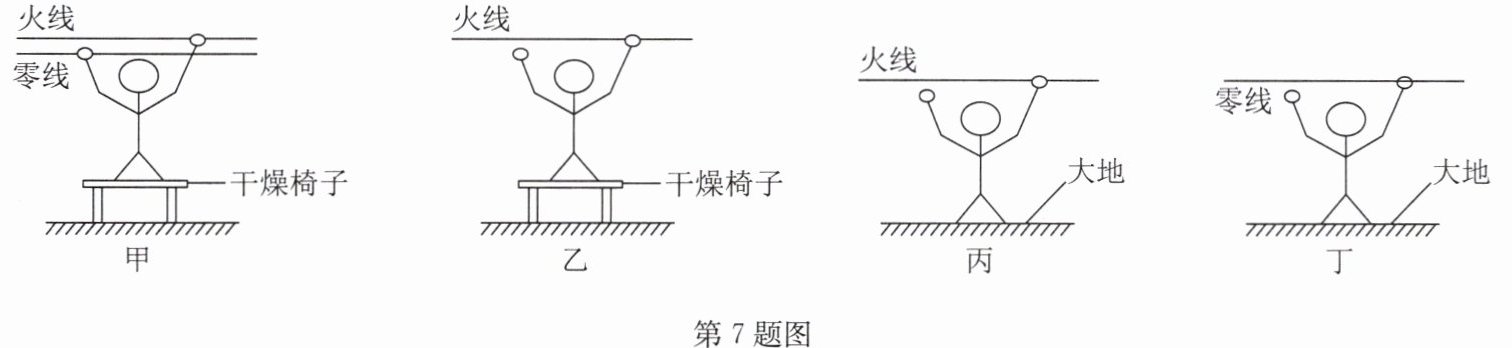

7. 如图所示的哪些情况会发生触电事故(D)

甲
乙
丙
丁

A.乙、丁
B.丙、丁
C.甲、乙
D.甲、丙

答案： 7. D
