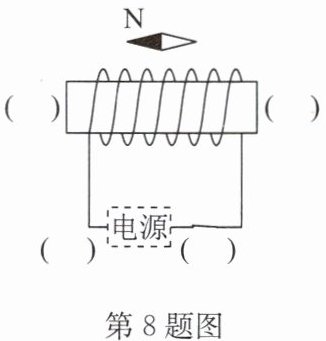

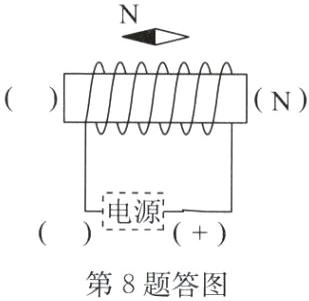

8. （2024·南京模拟）根据图中的信息，请在括号内标注通电螺线管的 N 极和电源正极位置.

答案：
8.如答图所示
　　　　　　　

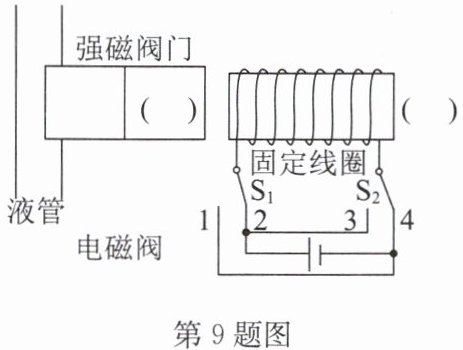

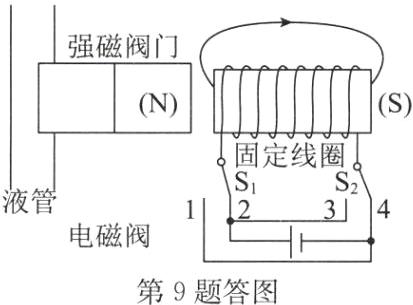

9. （2025·日照）某电磁阀的工作原理如图所示. 当开关 $ S_1 $、$ S_2 $ 如图连接时，固定线圈通电后产生磁场，推动强磁阀门向左运动，封闭液管通道，阻止液体流动. 请：
（1）标出此时通电螺线管右端的极性；
（2）标出强磁阀门右端的极性；
（3）画出通电螺线管外部磁场的磁感线（画出一条即可）.

答案：
9.如答图所示
　　　　　

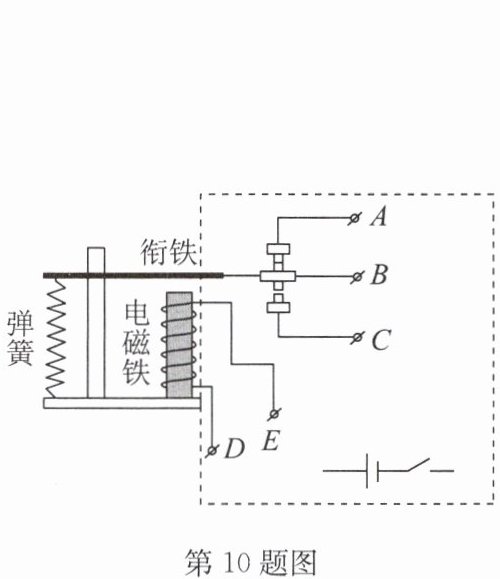

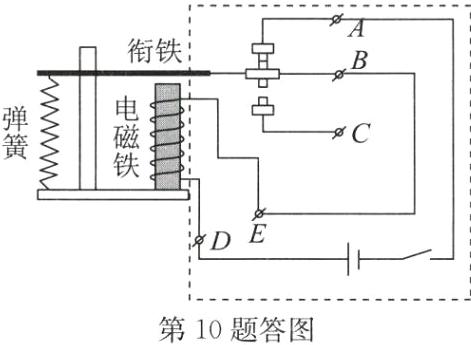

10. 在如图所示的电磁继电器上把电源连在电路里，使它成为一个电铃. 这样的电铃没有铃碗，通常叫蜂鸣器.

答案：
10.如答图所示
　　　　　

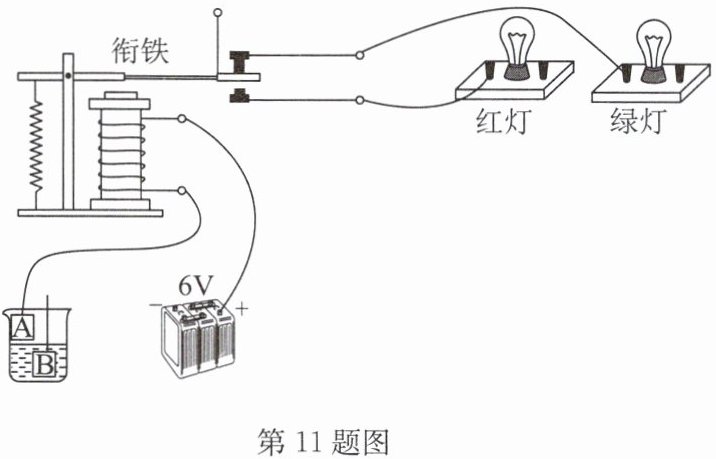

11. 如图所示为某同学设计的水位自动报警装置，主要元件有电磁继电器、红灯和绿灯（额定电压为 220V）、控制电路电源（电源电压为 6V）、水位控制器等. 当水位没有上升到与金属片 A 接触时，控制电路断开，此时绿灯亮；当水位上升到与金属片 A 接触时，控制电路接通，此时红灯亮. 请用笔画线代替导线完成电路连接.

答案：

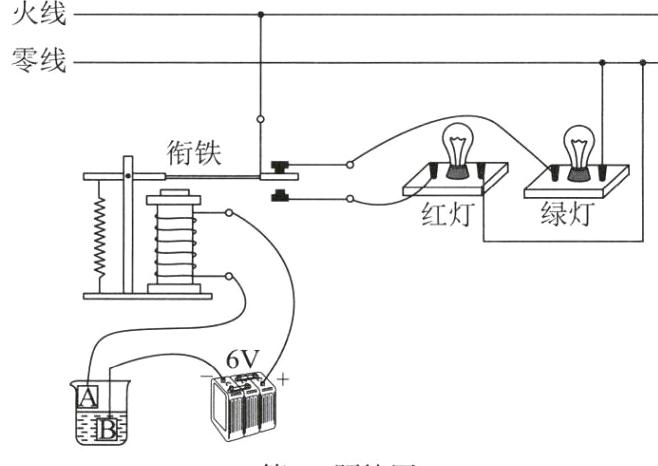

11.如答图所示
　

三、磁场对电流的作用
12. 如图所示，$\odot$ 表示电流垂直于纸面向外的通电导线，$\otimes$ 表示电流垂直于纸面向里的通电导线. 根据图甲中通电导线的受力情况，画出图乙、丙中通电导线受力的方向.

答案：

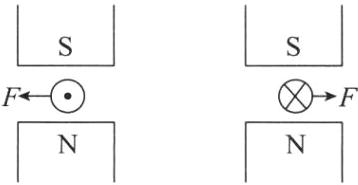

12.如答图所示
　　　　　　

四、电磁感应

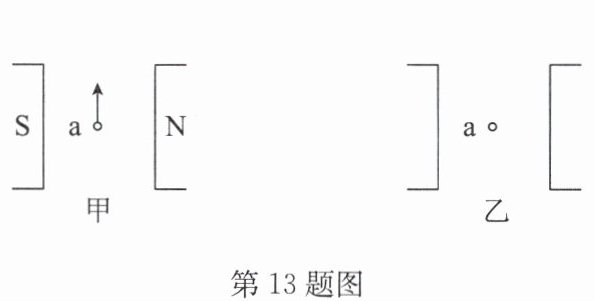

13. 如图所示，图甲中的 a 表示垂直于纸面的一根导体，它是闭合电路的一部分，当导体以图甲所示方向运动时，电路中可以产生感应电流. 如果要改变电路中感应电流的方向，请在图乙中画出导体的运动方向，并标出磁体的 N、S 极位置.

答案：

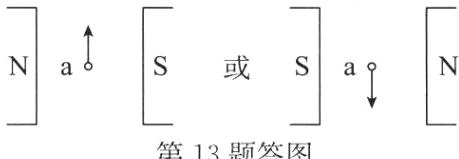

13.如答图所示
