11. 一只灯泡接到220V的电路中，在10min内消耗的电能是2.4×10⁴J。求：
（1）灯泡的电功率。
（2）通过灯泡的电流（结果保留两位小数）。
（3）灯丝的电阻。

答案： 11.
(1)40W
(2)0.18A
(3)1210Ω

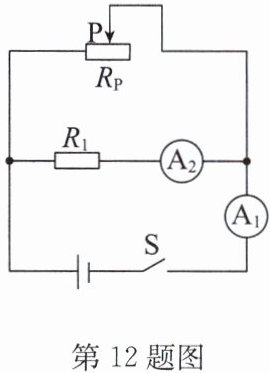

12. （2024·乐山）如图所示的电路中，电阻R₁=10Ω。闭合开关S，电流表A₂的示数为1A。
（1）求电源电压。
（2）当滑片P位于滑动变阻器R_P的中点时，电流表A₁的示数为1.2A，求此时滑动变阻器R_P接入电路的阻值。
（3）当滑片P位于滑动变阻器R_P的最右端时，求整个电路的电功率。

答案： 12. 解：
(1)闭合开关S，$ R_1 $与$ R_P $并联，电流表$ A_2 $测通过$ R_1 $的电流，此时电源电压等于$ R_1 $两端的电压，由欧姆定律可得，电源电压$ U = I_1R_1 = 1A×10Ω = 10V $。
(2)电流表$ A_1 $测量干路电流I，此时流过$ R_P $的电流$ I_P = I - I_1 = 1.2A - 1A = 0.2A $，$ R_P $两端的电压等于电源电压，由欧姆定律可得，此时$ R_P $接入电路的阻值$ R = \frac{U}{I_P} = \frac{10V}{0.2A} = 50Ω $。
(3)当滑片P位于$ R_P $的最右端时，$ R_P $接入电路的阻值为2R，此时流过$ R_P $的电流$ I_P' = \frac{U}{2R} = \frac{10V}{2×50Ω} = 0.1A $，此时电路的总电流$ I' = I_P' + I_1 = 0.1A + 1A = 1.1A $，此时整个电路的电功率$ P = UI' = 10V×1.1A = 11W $。

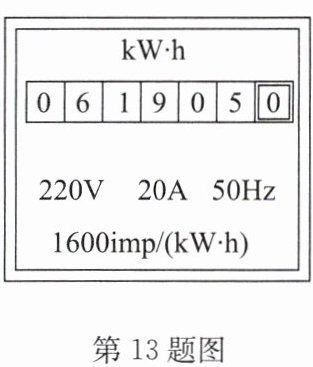

13. 如图是小明家电能表的表盘，小明将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表脉冲指示灯闪烁了160次，干衣机在这6min内消耗的电能为0.1kW·h，它的实际功率是1kW。

答案： 13. 0.1 1

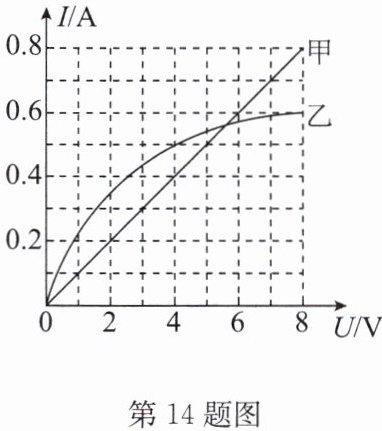

14. 如图，通过电阻R₁的电流跟它两端电压的关系图像如图中甲所示，通过电阻R₂的电流跟它两端电压的关系图像如图中乙所示。根据图像信息可判断电阻R₁的阻值为10Ω，当R₁和R₂串联在电源电压为9V的电路中时，它们的总功率为4.5W。

答案： 14. 10 4.5 点拨：由题图中甲可知，当$ U_1 = 4V $时，$ I_1 = 0.4A $，则电阻$ R_1 $的阻值$ R_1 = \frac{U_1}{I_1} = \frac{4V}{0.4A} = 10Ω $。当$ R_1 $和$ R_2 $串联在电源电压为9V的电路中时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由题图可知，当$ I = 0.5A $、$ U_1' = 5V $、$ U_2 = 4V $时符合题意，则它们的总功率$ P = UI = 9V×0.5A = 4.5W $。
