《2026年启东中学作业本九年级物理下册苏科版苏北专版》

7. 物理学是美的，许多物理现象都具有对称美、平衡美和曲线美. 下列优美的曲线中，用磁感线描述磁体外部磁场正确的是(A)

答案： 7. A

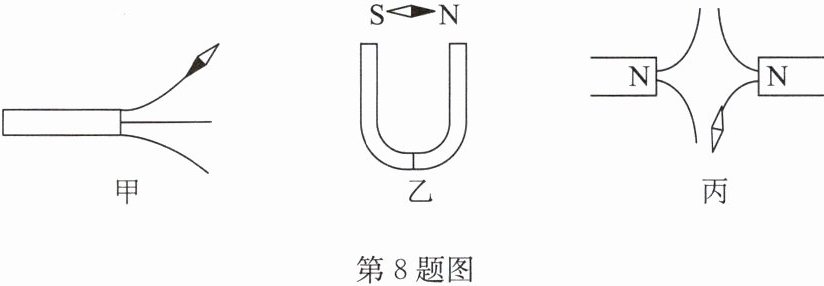

8. (1)如图甲所示，磁体旁小磁针静止时所指的方向如图所示（小磁针黑端为 N 极），请画出图中任意一条磁感线的方向，并标出磁体的 S、N 极.
(2)磁体旁小磁针静止时所指的方向如图乙所示，画出通过小磁针中心的一条磁感线，并标出磁体的 N、S 极.
(3)在图丙中标出磁感线的方向和小磁针的 N 极.

答案：
8.
(1)如答图甲所示
　　　　　　　　
(2)如答图乙所示
(3)如答图丙所示
　　　　　 　　　　　

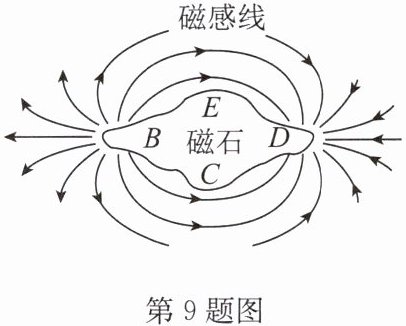

9. 如图所示是一块磁石及其周围的磁感线分布. 该磁石的 D 端为磁石的南极(选填“南极”或“北极”)，若用细线将其悬挂，使其在水平面内可以自由旋转，则磁石静止时，D 端指向地理位置的南方(选填“南方”或“北方”).

答案： 9. 南极 南方

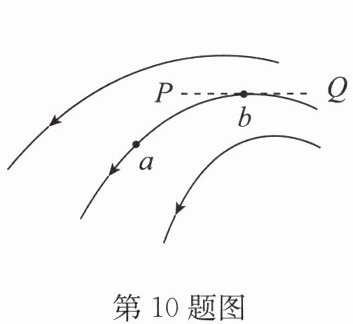

10. 如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a 点的磁场比 b 点的磁场弱(选填“强”或“弱”)；若在 b 点放置一个可自由转动的小磁针，则小磁针静止时，其 N 极指向P(选填“P”或“Q”)处. 同一条磁感线上 a、b 两点的磁场方向不相同(选填“相同”或“不相同”).

答案： 10. 弱 P 不相同

11. 《论衡》中有“司南之杓，投之于地(即底下的地盘)，其柢(即勺柄)指南”的记载. 下列说法正确的是(B)


A.“柢”相当于磁体的 N 极
B.司南周围存在磁场，不存在磁感线
C.柢能够指南是因为地盘对它施加了向南的力
D.将司南的铜质地盘更换成铁盘，仍可以起到指南针的作用

答案： 11. B
