《2026年启东中学作业本九年级物理下册苏科版苏北专版》

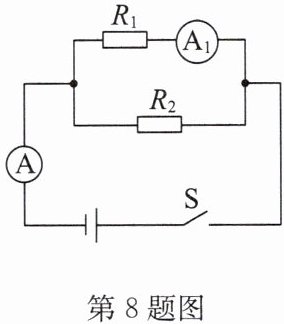

8. (2025·云南)如图所示的电路中，电源电压$U = 6V$，电阻$R_{2}=5Ω$.闭合开关$S$，电流表$A_{1}$的示数$I_{1}=0.3A$.求
(1)$R_{1}$的阻值.
(2)电流表$A$的示数$I$.
(3)整个电路工作$10s$消耗的电能$W$.

答案： 8. 解:
(1)闭合开关S,两电阻并联,电流表A测量干路电流,电流表$ A_{1} $测量通过$ R_{1} $的电流.
$ R_{1} $的阻值$ R_{1}=\frac{U}{I_{1}}=\frac{6V}{0.3A}=20\Omega $.
(2)通过电阻$ R_{2} $的电流$ I_{2}=\frac{U}{R_{2}}=\frac{6V}{5\Omega}=1.2A $,
根据并联电路的电流规律可知,电流表A的示数
$ I=I_{1}+I_{2}=0.3A+1.2A=1.5A $.
(3)整个电路工作10s消耗的电能
$ W=UIt=6V× 1.5A× 10s=90J $.

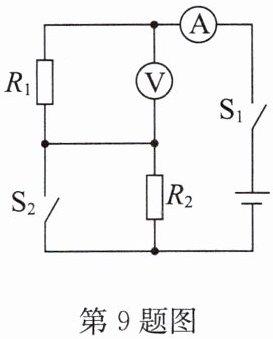

9. 如图所示，电源电压恒定，闭合开关$S_{1}$、$S_{2}$，电压表的示数为$9V$，电流表的示数为$1.5A$；断开开关$S_{2}$，电流表的示数减小了$0.5A$，则此时电压表的示数为6$V$，$R_{2}=\_\_\_\_\_\_Ω$，整个电路$1min$内消耗的电能为540$J$.

答案： 9. 6 3 540

10. 一个电阻器的电阻为$R$，当它两端的电压为$U$，通电时间为$t$时，消耗的电能为$W$.若要使它消耗的电能为$\frac{W}{4}$，下面采用的方法正确的是(C)

A.电阻$R$不变，电压减半，通电时间$t$减半
B.电阻$R$不变，电压不变，通电时间$t$减半
C.电阻$R$不变，电压减半，通电时间$t$不变
D.电阻为$\frac{R}{2}$，电压增大为原来的$2$倍，通电时间$t$不变

答案： 10. C

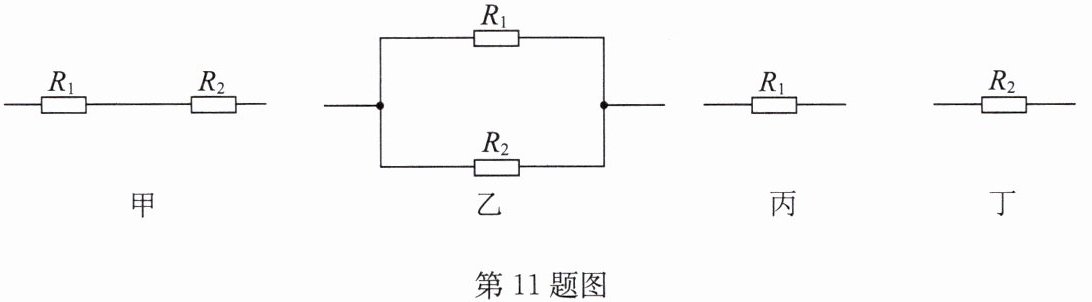

11. 现有两个定值电阻$R_{1}$和$R_{2}(R_{1}＞R_{2})$，按照如图所示的四种方式，分别接到电压恒为$U$的电源两端，工作相同的时间.则四个电路中电流做功大小关系正确的是(D)

A.$W_{甲}＞W_{乙}＞W_{丙}＞W_{丁}$
B.$W_{甲}＞W_{丙}＞W_{丁}＞W_{乙}$
C.$W_{丙}＞W_{丁}＞W_{乙}＞W_{甲}$
D.$W_{乙}＞W_{丁}＞W_{丙}＞W_{甲}$

答案： 11. D
