6. 如图所示，只闭合开关 $ S_1 $，风扇 $ M $ 和灯泡都不工作；只闭合开关 $ S_2 $，灯泡工作；同时闭合开关 $ S_1 $、$ S_2 $，灯泡和风扇 $ M $ 都工作，请按要求把电路连接完整.

答案：

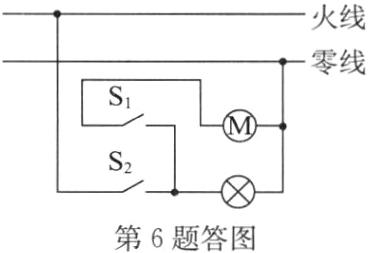

6. 如答图所示
　　　　　　

7. 将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是(C)

A.三个用电器均能将电能全部转化为内能
B.根据 $ R = \frac{U^2}{P} $ 可计算出三个用电器的电阻相等
C.三个用电器消耗的电能一样多
D.三个用电器产生的热量相等

答案： 7. C

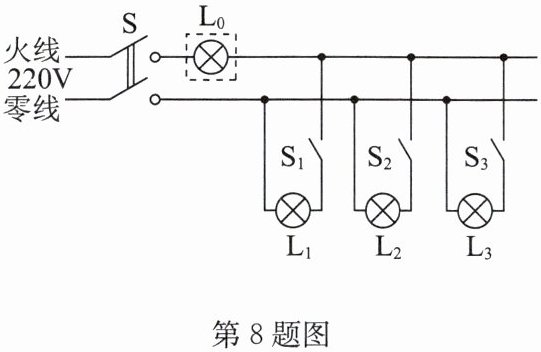

8. 电工师傅常用一只标有“220V 40W”字样的灯泡 $ L_0 $(检验灯泡)取代熔丝来检查新安装的照明电路中每个支路的情况，如图所示，当开关 $ S $ 闭合后，再分别闭合开关 $ S_1 $、$ S_2 $、$ S_3 $(每次只能闭合其中一个)时，以下几种判断正确的是(D)


A.$ L_0 $ 不亮，说明该支路短路
B.只闭合开关 $ S_1 $ 时，$ L_0 $ 两端的电压一定是 110V
C.$ L_0 $ 正常发光，说明该支路电路是正常的
D.$ L_0 $ 发光呈暗红色，说明该支路电路是正常的

答案： 8. D 点拨：$L_{0}$不亮，说明该支路不能形成通路，发生了断路，故 A 错误；只闭合开关$S_{1}$时，不知道灯泡$L_{0}$的发光情况及$L_{1}$的规格，不能判断$L_{0}$两端的电压，故 B 错误；$L_{0}$正常发光，说明检验灯泡得到 220V 的电压，该支路发生了短路，故 C 错误；$L_{0}$发光呈暗红色，说明检验灯泡两端的电压小于 220V，该支路正常，故 D 正确。

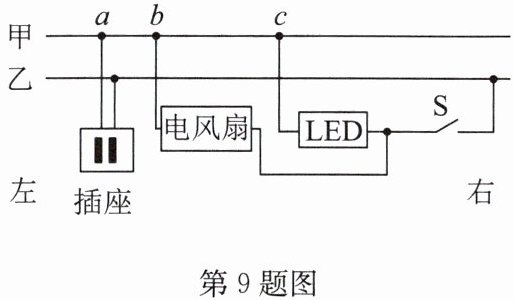

9. (2024·广州)如图，某家庭电路的输电线甲、乙从右端进户. 闭合开关 $ S $，LED 灯发光，电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光. 由于出现故障，电风扇停止工作，LED 灯仍发光，用测电笔检测插座两孔，氖管均发光. 该故障是(D)


A.电风扇短路
B.插座两孔短路
C.输电线甲 $ a $、$ b $ 两点之间断路
D.输电线甲 $ b $、$ c $ 两点之间断路

答案： 9. D
