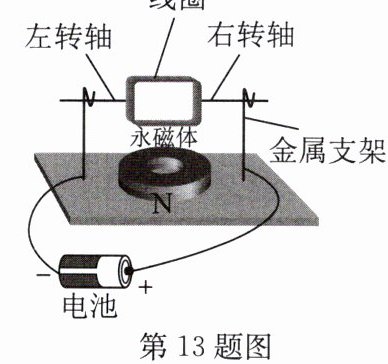

13. 如图所示是小明自制的简易电动机示意图. 矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴. 将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁体置于线圈下方，为了使电池与两金属支架连接后线圈能连续转动起来，他应将(A)


A.左、右转轴下侧的绝缘漆都刮掉
B.左、右转轴上、下两侧的绝缘漆都刮掉
C.左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉
D.仅将一个转轴上的绝缘漆全部刮掉

答案： 13. A

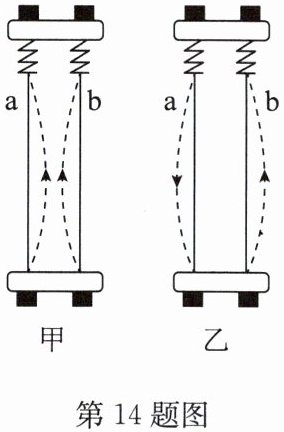

14. 科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).

(1)由图可知，两平行通电导线之间有力的作用. 当通入的电流方向相同时，导线相互吸引.
(2)判断通电直导线周围磁场方向的方法：用右手握导线，大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向. 根据这个方法，请你判定甲图中导线 a 在导线 b 处产生的磁场方向为垂直于纸面向里(选填“向里”或“向外”).
(3)上述现象产生的原因：通电导线 a 周围产生的磁场对通电导线 b 有力的作用. 当导线 a 中的电流方向改变时，其磁场的方向也发生改变，导线 b 的受力方向也随之改变.

答案： 14.
(1)吸引
(2)向里
(3)力
