7. 如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声. 下列说法正确的是(B)


A.该扬声器与发电机的工作原理相同
B.磁场对线圈的力的方向随电流方向的改变而改变
C.线圈带动纸杯振动是电磁感应现象
D.线圈中的电流不会产生磁场

答案： 7. B

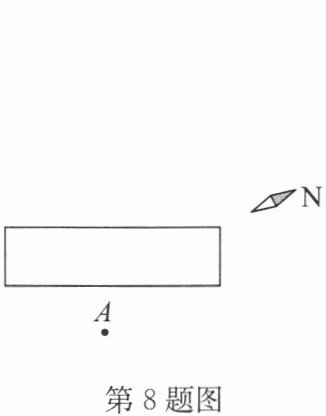

8. 根据条形磁体附近小磁针静止时的指向，标出该条形磁体的N、S极并画出通过A处的一条磁感线.

答案：
8. 如答图所示
　　　　　　　

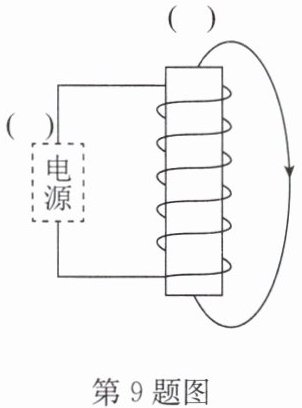

9. （2024·苏州）在图中标出电源和螺线管上方的极性.

答案：
9. 如答图所示
　　　　　　　

10. 如图所示，闭合开关，通电螺线管的右端是S(选填“N”或“S”)极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向左(选填“左”或“右”)的摩擦力；若将滑动变阻器的滑片向下滑动，条形磁体受到的摩擦力将变小(选填“变大”“变小”或“不变”).

答案： 10. S左 变小

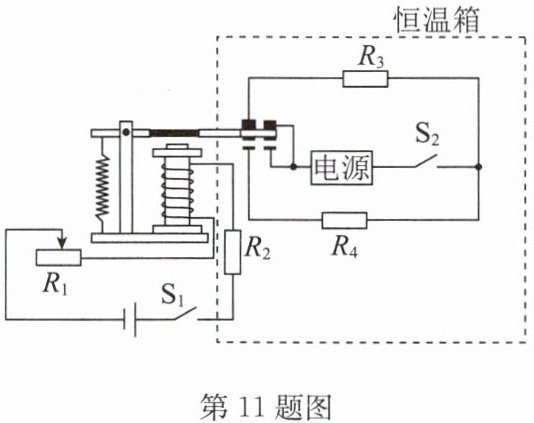

11. 寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图. 控制电路由电磁继电器、滑动变阻器R₁、热敏电阻R₂(安装在恒温箱内，阻值随温度升高而显著减小)、低压电源等组成. 加热电路由电源、电热丝R₃和R₄等组成. 调好R₁的阻值，闭合开关S₁、S₂，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓.
(1)通电线圈上端是N极，温度升高时，电磁铁磁性增强.
(2)R₃的阻值小于(选填“大于”或“小于”)R₄的阻值.
(3)将R₁的阻值稍微调小一些，恒温箱控制的温度将降低.

答案： 11.
(1)N 增强
(2)小于
(3)降低

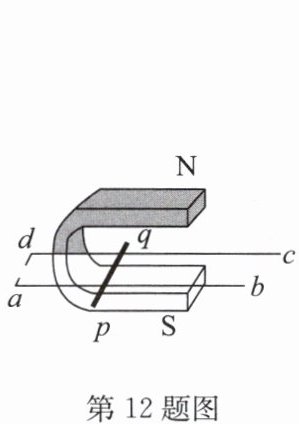

12. (2024·泸州)如图所示，ab、cd两根光滑平行金属导轨固定在同一水平面内，处于蹄形磁体磁场中的金属杆pq放在导轨上，在外力作用下沿导轨运动. 若ad之间断开，则电路中无(选填“有”或“无”)感应电流；若ad之间接入电流计，pq杆向右运动时，指针向右偏，pq杆向左运动时，指针将向左偏；若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁体的南北极，pq杆通电后由静止开始沿导轨向右运动.

答案： 12. 无 左 右
