《2026年启东中学作业本九年级物理下册苏科版苏北专版》

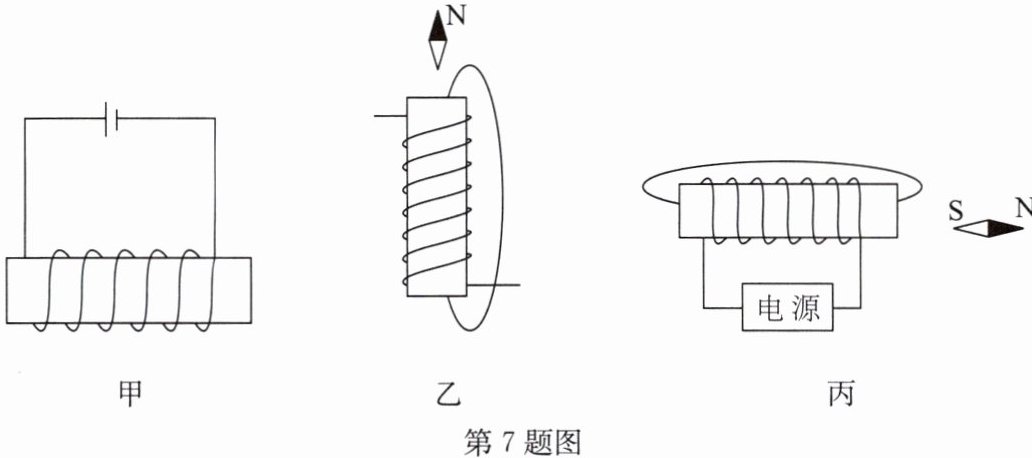

7. 按下列要求作图：
(1)如图甲所示，标出通电螺线管的 N 极和 S 极.
(2)如图乙所示，通电螺线管上方放有小磁针，请根据小磁针指向，标出通电螺线管的 N、S 极及磁感线方向和电流方向.
(3)(2024·徐州模拟)如图丙所示，请根据图中小磁针静止时的指向，标出磁感线的方向和电源的正极.

答案：
7.

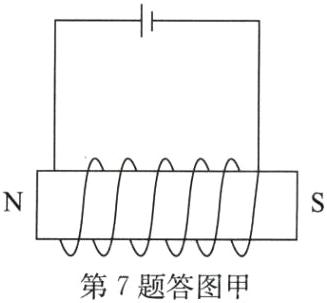

(1)如答图甲所示
　　　　　　　
(2)如答图乙所示
　　　　　　　　　　
(3)如答图丙所示
　　　　　　

8. 如图所示，将电流表接入螺线管的电路中，电路接通后，A 端为通电螺线管的 N 极，则电流表的“正接线柱”应接在a(选填“a”或“b”)端.

答案： 8.a

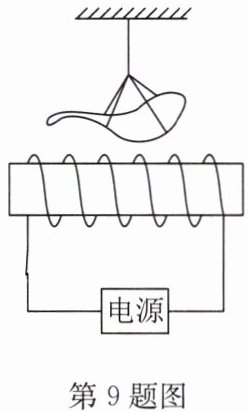

9. 东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”. “柢”即握柄，是磁体的S(选填“N”或“S”)极. 将司南悬挂在电磁铁正上方，闭合开关，司南静止时的指向如图所示，则电源的左端是负极. 将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场远弱于(选填“远强于”或“远弱于”)电磁铁的磁场.

答案： 9.S　负　远弱于

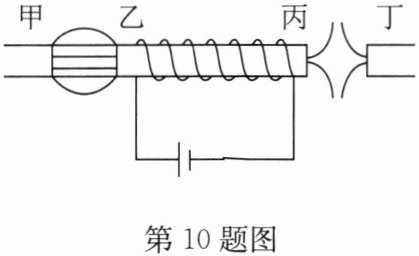

10. 如图所示为条形磁体和通电螺线管，实线表示磁感线，则甲、乙、丙、丁的极性依次是 (D)


A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N

答案： 10.D
