4. (2024·无锡锡山实验学校期末)

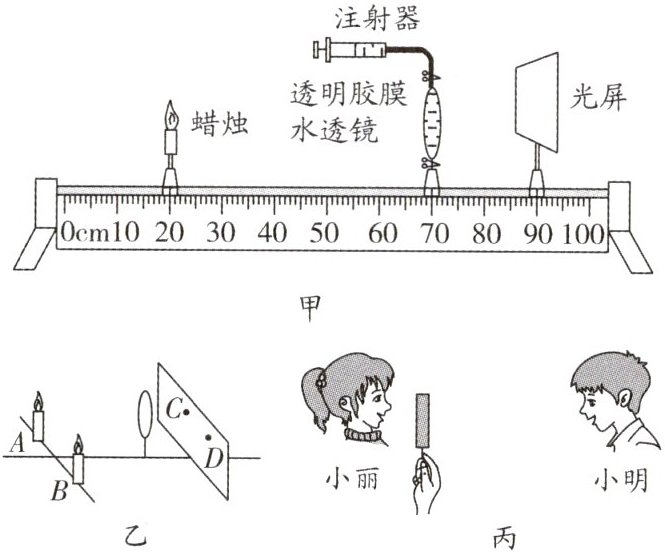

如图甲,小明利用水透镜来探究凸透镜的成像规律,通过对水透镜注水或抽水可改变水透镜的厚薄.

(1)图甲中烛焰在光屏上恰好成一清晰的像.保持蜡烛和光屏的位置不变,将水透镜移至____cm 刻度,光屏上又会得到清晰的像,这与____(填“照相机”“投影仪”或“放大镜”)的成像特点相同;当两支点燃的蜡烛、水透镜和光屏分别置于如图乙所示的位置时,光屏上 C、D 两处会得到清晰的像,用一厚纸板挡住 A 处的烛焰,在光屏____处仍能得到一个清晰的像.
(2)如图甲所示,将蜡烛靠近水透镜,光屏上的像模糊了,不移动蜡烛和水透镜,应在水透镜中____(填“注水”或“抽水”),或者将____眼镜放在蜡烛和水透镜之间,才能在光屏上再次得到清晰的像.
(3)小丽和小明又尝试用焦距为 10 cm 的凸透镜观看对方,当他们相距 2 m 时,小明刚好通过透镜能看到小丽眼睛正立的像,如图丙,此时小丽从凸透镜中____(填“能”或“不能”)看到小明清晰的像.

答案：
(1)40 投影仪 C
(2)注水 远视
(3)不能 解析:
(1)由图甲可知此时的物距为 50 cm,像距为 20 cm,凸透镜成像时光路是可逆的,当物距为 20 cm 时,像距就为 50 cm,所以当水透镜移至 40 cm 处时,光屏上又得到清晰的像.这时的像距大于物距,光屏上呈现倒立、放大的实像,与投影仪成像特点相同.通过凸透镜光心的光线传播方向不变,由图乙可知,用一厚纸板挡住 A 处的烛焰,光屏上 D 处没有像,C 处仍能得到一个清晰的像.
(2)蜡烛靠近水透镜,此时像成在光屏的右侧,要使像向左移,应增大水透镜的会聚能力,即向其中注水.或在水透镜前加一个凸透镜,即加一个远视眼镜镜片,增大对光的会聚能力,使像向左移.
(3)小明刚好通过透镜能看到小丽眼睛正立的像,说明小丽的眼睛在凸透镜一倍焦距以内,如题图丙所示,小明在凸透镜两倍焦距以外,通过凸透镜成的像在一倍焦距与二倍焦距之间,而小丽的眼睛在凸透镜一倍焦距以内,所以小丽不能看到小明清晰的像.
