《2025年经纶学典学霸题中题八年级物理上册苏科版》

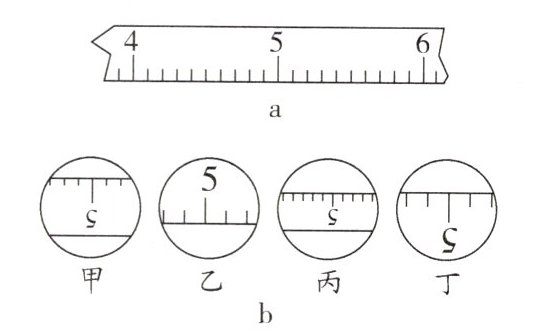

8. 图a是放置在水平桌面上的刻度尺的一部分,图b中甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是 (

)
A. 甲→乙→丙→丁
B. 乙→丙→甲→丁
C. 乙→丁→甲→丙
D. 丙→甲→乙→丁

答案： C 解析:凸透镜先贴着刻度尺,此时物距小于凸透镜的一倍焦距,成的是正立、放大的虚像,看到的是乙图;接下来凸透镜逐渐远离刻度尺,物距增大,当增大到等于凸透镜的一倍焦距时,不成像;继续远离刻度尺,当物距大于一倍焦距且小于二倍焦距时,成倒立、放大的实像,此时看到的是丁图;继续远离,根据凸透镜成实像时物远像近像变小,可知之后先出现甲图后出现丙图.故ABD错误,C正确.

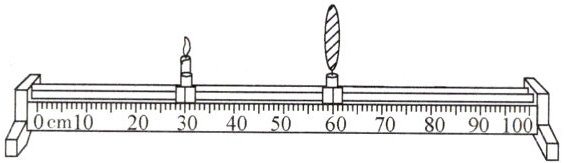

9. 小明同学在探究凸透镜成像规律时,把蜡烛和凸透镜固定在如图所示位置,移动光具座上的光屏得到一清晰的像(光屏未画出),则该透镜的焦距可能是 (

)
A. 10cm
B. 20cm
C. 30cm
D. 40cm

答案： A 解析:蜡烛在光屏上成的像是实像.当物体距凸透镜距离大于凸透镜一倍焦距时,即可通过凸透镜成实像.此时,蜡烛与凸透镜的距离为30cm,所以,此实验中,凸透镜的焦距是小于30cm的,10cm、20cm都是可能的.若其焦距为10cm,此时物距大于二倍焦距,则像距小于二倍焦距且大于一倍焦距,即光屏位置在标尺的70~80cm刻度线之间;若其焦距为20cm,此时物距在一倍焦距与二倍焦距之间,则像成在二倍焦距以外,即像与透镜的距离大于40cm.但透镜到光具座右端的距离只有40cm,此时像成在光具座右端以外了.故A符合题意,BCD不符合题意.

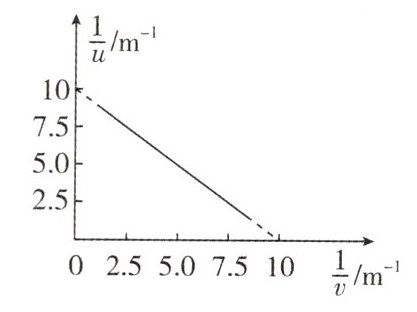

10. 某同学利用光具座、凸透镜、蜡烛、光屏探究凸透镜成像规律,记录物距u、像距v得到的图像如图所示,则 (

)
A. 当u= 10cm时,成倒立、等大的像
B. 当u= 15cm时,成正立、放大的像
C. 当u= 20cm时,成倒立、放大的像
D. 当u= 25cm时,成倒立、缩小的像

答案： D 解析:由图得,$\frac{1}{u}-\frac{1}{v}$的图像是一条倾斜向下的直线,凸透镜的焦距满足$u=v=2f$,根据图像有$u=v$时,$\frac{1}{u}+\frac{1}{v}=\frac{1}{u}+\frac{1}{u}=\frac{2}{u}=\frac{2}{2f}=10m^{-1}$,解得$f=0.1m=10cm$.A.当$u=10cm=f$时,不成像,故A错误;B.当$f2f$时,成倒立、缩小的像,故D正确.故选D.

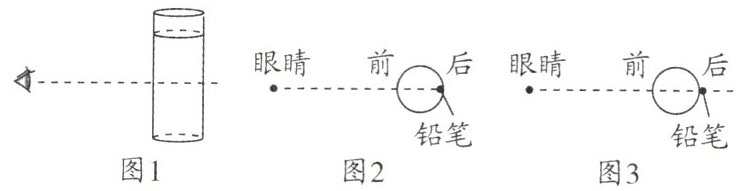

11. (2023·扬州中考)如图1,在装有水的杯子里,小红将一支铅笔分别紧贴杯壁内、外竖直放置,两次都观察到铅笔放大的像,俯视图如图2、图3所示,下列说法正确的是 ()

A. 图2中铅笔向前移,像一直变小
B. 图2中铅笔向前移,像先变小后变大
C. 图3中铅笔向后移,像一直变大
D. 图3中铅笔向后移,像先变小后变大

答案： A 解析:装有水的杯子相当于凸透镜,两次都观察到铅笔放大的像,且由图示可知像与铅笔在凸透镜的同侧,则可知凸透镜成的是正立、放大的虚像,且图2、3中的铅笔均在凸透镜的一倍焦距之内;图2中的铅笔向前移,物距变小,由凸透镜成虚像的规律可知,像距也变小,像变小;图3中的铅笔向后移动,物距变大,物距从小于$f$到大于$2f$的过程中,像先变大后变小.综上所述,A正确.

12. (2024·南京鼓楼区期末)“天宫授课”中,王亚平先在

一个圆环中形成一个均匀的水球,然后用注射器向水球中心注入一个气泡,当王亚平位于水球的后面时,会出现她“一正一倒”两个像,如图所示.以下说法中正确的是 ()
A. “一正一倒”两个像都是虚像
B. “一正一倒”两个像都可以用凸透镜成像规律来解释
C. 调整水球和王亚平的距离,可能同时看到两个正立的像
D. 如果将此水球离王亚平远一点,倒立的像会变大

答案： C 解析:AB.水球被气泡分为了两部分,中间是空气,气泡周围是水,这个时候整个水球就变成了两个透镜,外圈成为了一个凸透镜,所以呈现出一个倒立的实像,内圈相当于变成了凹透镜,成正立的虚像,故AB错误;C.若王亚平在凸透镜的焦距以内,成正立放大的虚像,内圈的凹透镜成一个正立的缩小的虚像,可能同时看到一大一小的两个正立像,故C正确.D.倒立的像是凸透镜所成的像,如果将此水球离王亚平远一点,物距会变大,则所成的像会变小,故D错误.故选C.

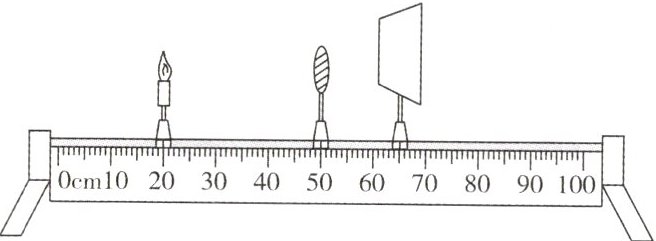

13. (2024·新疆中考)在“探究凸透镜成像规律”的实验中,用如图所示的实验器材进行实验,若凸透镜的焦距为10cm,将蜡烛放在距离凸透镜______(填“5.0”或“15.0”)cm位置时,移动光屏,可以在光屏上呈现清晰的______(填“缩小”或“放大”)的像.若使光屏上能呈现清晰的等大的像,选用的凸透镜的焦距最大为______cm.

答案： 15.0 放大 25 解析:凸透镜的焦距为10.0cm,要能在光屏上呈现清晰的像,则蜡烛到凸透镜的距离,即物距一定大于一倍焦距,即大于10.0cm,故选择15.0cm.当物距等于15.0cm时,物距在一倍焦距和两倍焦距之间,成倒立、放大的实像.如题图所示的实验器材光具座总长度为100cm,若在光屏上成等大的实像,则物距等于像距等于两倍焦距,即$u+v=4f=100cm$,因此焦距最大为25cm.
