14. (2023·武汉中考)用F为焦点,焦距为f的凸透镜探究成像规律,在实验中:

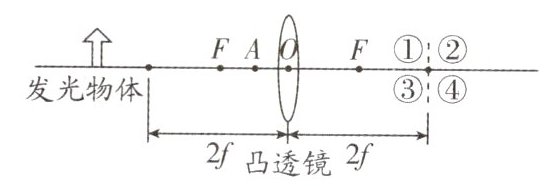

(1)发光物体和凸透镜的位置如图所示,图中光屏未画出,光屏上所成清晰的像在图中______(填数字序号)区域,像的箭头方向是竖直向______的,像比发光物体要______(填“大”或“小”).
(2)将光屏放在凸透镜右侧,发光物体放在A处,发现无论怎样调整光屏的位置,在光屏上都无法得到发光物体的像. 撤去光屏,从凸透镜右侧向凸透镜看去,观察到发光物体的像,此像到凸透镜的距离______(填“大于”“等于”或“小于”)发光物体到凸透镜的距离.

答案：
(1)③　下　小　
(2)大于
　解析:
(1)如题图所示，发光物体到凸透镜的距离即物距大于二倍焦距，根据凸透镜成像规律可知，像距大于一倍焦距小于二倍焦距，故②④排除;又因为发光物体在透镜主光轴上方，根据过透镜光心的光线不改变传播方向可知像的位置在主光轴下方，故光屏上所成清晰的像在图中③的区域.根据凸透镜成像规律，当物距大于二倍焦距时，成缩小、倒立的实像，所以像的箭头方向是竖直向下的;像的大小比发光物体要小.
(2)当物距小于一倍焦距时，在凸透镜右边看到的那个正立、放大的虚像是由光经过凸透镜的折射光线的反向延长线相交形成的，像在物的后方，故像到透镜的距离大于物体到透镜的距离.

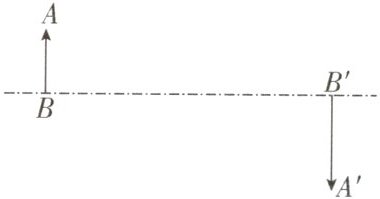

15. 如图所示,AB通过凸透镜成倒立、放大的实像,请利用所学在图中画出凸透镜及其焦点F的位置.

答案：
如图所示

解析:连接$AA'$与主光轴的交点为光心，即凸透镜的位置，过A点作平行于主光轴的光线经凸透镜折射与像的连线交主光轴于焦点F.

16. 核心素养 科学探究 小亮用凸透镜做“探究凸透镜成像规律”的实验.
(1)实验时,为使像成在光屏中央,应调整蜡烛、光屏的中心在______,此时应______(填“点燃”或“不点燃”)蜡烛.

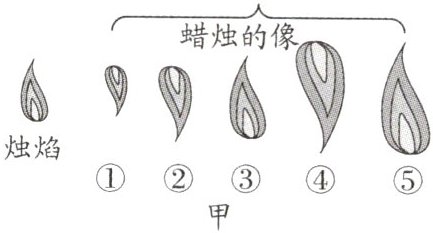

(2)小亮在实验过程中不断移动烛焰位置,观察到如图甲中①至⑤的五种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近将所得到的5个像进行排序,正确顺序为______.

(3)蜡烛燃烧变短,光屏上的像______(填“向上”或“向下”)移动,需将______(填“蜡烛”或“透镜”)向上调节,使像成在光屏中央.
(4)若按如图乙所示的方式,将透镜中间部分切除,再将剩余部分往中间凑紧,重新组成一个“透镜”进行实验,则在光屏上可以呈现______个像(光屏足够大).

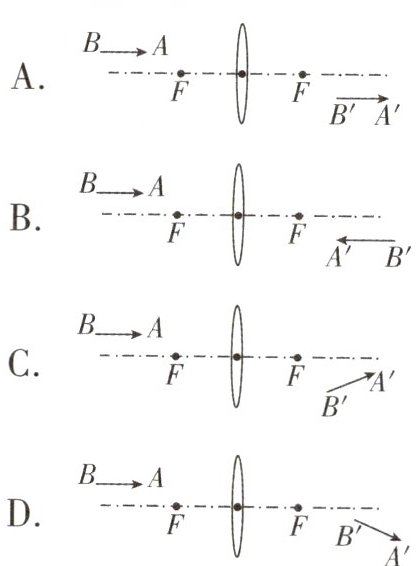

(5)如图所示,小亮将另一光源AB平行于主光轴平放于凸透镜前,A'B'是AB的像. 下列关于AB所成像的示意图中,正确的是______.

答案：
(1)同一高度　点燃　
(2)①②④⑤③　
(3)向上　蜡烛　
(4)2　
(5)D　解析:
(1)为了使像成在光屏中央，应调整烛焰的中心、凸透镜中心和光屏的中心在同一高度，因此应点燃蜡烛.
(2)蜡烛到凸透镜距离由远到近移动过程中，凸透镜成倒立的实像时，物近像远像变大;成正立的虚像时，物近像近像变小，可知正确顺序为①②④⑤③.
(3)蜡烛燃烧变短，根据过光心的光线传播方向不变可知，光屏上的像向上移动，此时需将蜡烛向上调节，保持烛焰的中心、凸透镜中心和光屏的中心还在同一高度，使像成在光屏中央.
(4)因为凸透镜中间厚，边缘薄，切去中间部分往中间凑紧后相当于两个透镜，光心位置改变了，上面的像下移，下面的像上移，错位将成2个像.
(5)将A、B点到主光轴的距离看成是物体的高度，根据凸透镜成实像时，物近像远像变大可知，B点所成的像$B'$到主光轴的距离小于A点所成的像$A'$到主光轴的距离，故ABC错误，D正确.故选D.
