《2025年经纶学典学霸题中题八年级物理上册苏科版》

1. (2025·苏州星海实验中学期中)如图所示,请你根据所学知识画图说明为什么“坐井观天,所见甚小”.

答案：
如图所示
　　　　　　　　
　解析:图中A点是青蛙的位置，分别连接A点与井口左边的端点、A点与井口右边的端点，然后在线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围.

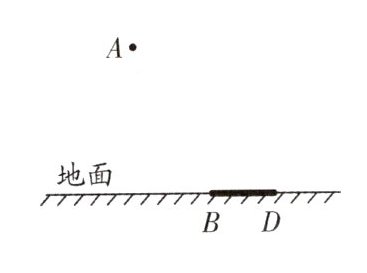

2. (2024·苏州四地期末)图中,在路灯(A点表示)的照射下,竖立在地面上的竹竿BC的影子为BD,请画出竹竿BC.(保留作图痕迹)

答案：
如图所示
　　　　　　　
　解析:由于光在同种均匀介质中是沿直线传播的，当光照射到竹竿BC上时，光线被遮挡，在竹竿的右边光照射不到的地方形成影子BD;连接AD,从B点垂直地面向上画直线交AD于C,可得竹竿BC.

3. (2024·盐城滨海县期中)木板CD在平面镜后,请在图中画出物体AB在镜中的像A'B'.

答案：
如图所示
　　　　　　　
　解析:根据平面镜成像特点，像与物关于镜面对称，过A、B 作镜面的垂线，找对称点A'、B'，连接A'B'即为物体的像，与物体CD无关.

4. 如图所示,A'B'是物体AB在平面镜中所成的像,请画出平面镜的位置.

答案：
如图所示
　　　　　　　　
　解析:根据像和物体关于平面镜对称，故连接像A'和物A，找到中垂线即可以画出平面镜.

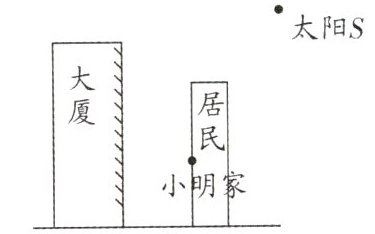

5. 大厦右边镀膜的玻璃外墙把太阳光反射到小明家,小明看到太阳的像S'(大致如图所示),这是一种光污染.画出太阳光经过玻璃外墙到达小明家的光线.(保留作图痕迹)

答案：
如图所示
　　　　　　
　解析:连接S'与小明家交大厦右边镀膜的玻璃外墙上于一点O，即为入射点，连接OS即为入射光线，连接O到小明家为反射光线.

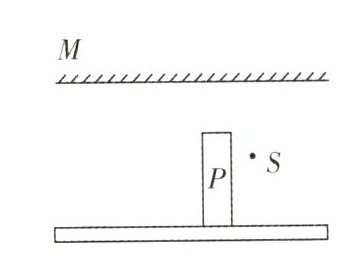

6. (2024·南通海安市质检)如图,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙,请画出灯泡发出的光经平面镜反射后,能够照亮P墙左侧区域的光路图.

答案：
如图所示
　　　　　　　　
　解析:作出点光源S关于平面镜的对称点S'，连接S'与墙的最上左边缘，交平面镜于一点，连接S与此点，作出入射光线，并画出反射光线；连接S与墙的最上的右边缘，交平面镜于一点，S与此点的连线为入射光线，然后作出反射光线；两条反射光线与地面交点之间的部分为照亮的区域.

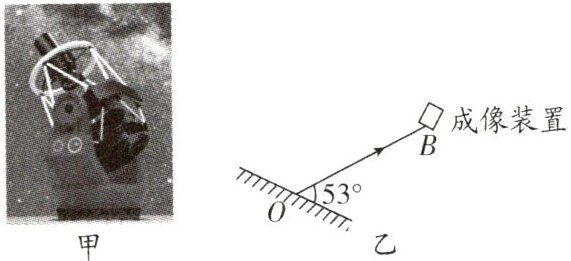

7. (2024·南充中考)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示.一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小.

答案：
如图所示
　　　　　　　
　解析:先画出法线，反射角是反射光线与法线的夹角，则反射角为90°−53°=37°，反射角等于入射角，所以入射角是37°，根据反射角等于入射角，在法线的左侧画出入射光线.

8. (2023·随州中考)王叔叔在理发店理发后想看看后脑勺的头发长短情况,他向服务员要来一面小镜子,如图他背朝墙上的大镜子手握小镜子(未画出)略微仰头,当小镜子处于额头斜上方时他看到了自己的后脑勺.假设一条光线从后脑勺的A点射向大镜子上的M点,反射到小镜子上的N点又反射到人眼.请画出M到N之间的光线、小镜子上的法线以及小镜子的镜面(注意角度).

答案：
如图所示
　　　　　　　　
　解析:根据平面镜成像的规律，过M点作垂直于镜面的法线，量出入射角的大小，作反射光线MN，光线MN是另一个平面镜的入射光线，根据另一个平面镜的反射光线，作出此时入射光线和反射光线夹角的角平分线，即是另一个平面镜的法线，过N点作法线的垂线，即是另一个平面镜所在的位置，用短斜线标出非反射面.
