《2025年经纶学典学霸题中题八年级物理上册苏科版》

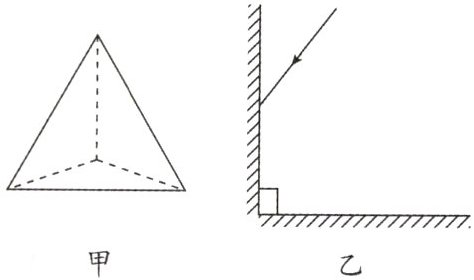

13. (2024·泸州中考)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹).

答案：
如图所示
　　　　　　　　　
　　解析:先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光线;反射光线到达第二个反射面，同理，先作法线，再作反射光线，注意第二次反射的反射光线与第一次反射的入射光线平行.

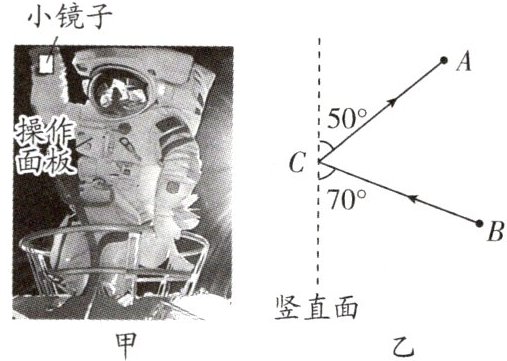

14. 新素材科学前沿 (2023·宜昌中考)航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲)进行观察.乙图中A点代表航天员的眼睛,B点代表胸前某一按钮,C点是小镜子的位置,请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角.(保留作图痕迹)

答案：
如图所示
　　　　　　　　　
　　解析:法线在由入射光线和反射光线组成的角的平分线上;因为法线是垂直于镜面的，所以用虚线作出法线后，过入射点作法线的垂线，镜面就在这条垂线上，镜面要朝向入射光线和反射光线的一侧.因为反射光线与竖直面的夹角为50°,入射光线与竖直面的夹角为70°,所以反射角与入射角之和为60°,则反射角等于入射角等于30°,所以反射光线与镜面的夹角为60°,则镜面与竖直面的夹角为10°.

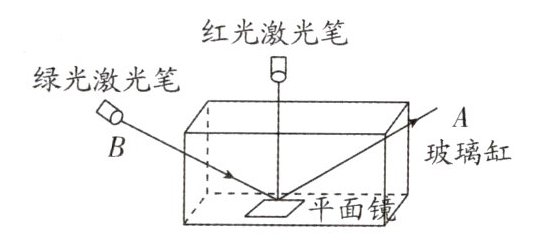

15. 兴趣小组用如图所示的装置探究光的反射定律.

(1) 为了显示光路,下列做法不可行的是____.
A. 用喷壶向玻璃缸中喷水雾
B. 使光束贴着纸板射向平面镜
C. 抽尽玻璃缸中空气在黑暗中进行
(2) 图中红光激光笔发出的光相当于____线,当绿光激光笔向镜面靠近时,反射角____(填“变大”“变小”或“不变”).

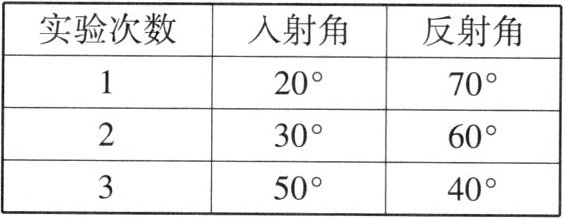

(3) 实验中小明三次改变入射角的大小,测得数据如表所示,他根据表中数据得出的结论和其他同学的结论并不一致,请你分析小明测量实验数据过程中出现的问题可能是______.

(4) 从A侧往B侧看,当我们观察到______现象时,证明反射光线、入射光线和法线在同一平面内.

答案：
(1)C　
(2)法　变大　
(3)把反射光线与镜面的夹角当成了反射角　
(4)绿光与红光重合(或只有一条光线)
　　解析:
(1)A.用喷壶向玻璃缸中喷水雾，可以显示光路，故A可行;B.使光束贴着纸板射向平面镜，可以显示光路，故B可行;C.抽尽玻璃缸中空气，没有能反射光的物质，故不可行,故选C.
(2)法线过入射点与镜面垂直，由图可知，红光激光笔发出的光相当于法线.当绿光激光笔向镜面靠近时，入射角变大，反射角等于入射角，故反射角变大.
(3)根据光的反射定律，反射角等于入射角，反射角是反射光线与法线的夹角，入射角是入射光线与法线的夹角，当入射角分别为20°、30°、50°时，反射光线与法线的夹角，即反射角也应分别是20°、30°、50°，而70°、60°、40°正好是反射光线与镜面的夹角，所以是把反射光线与镜面的夹角当成了反射角.
(4)从A侧往B侧看，当绿光与红光重合时，说明反射光线、入射光线和法线在同一平面内.

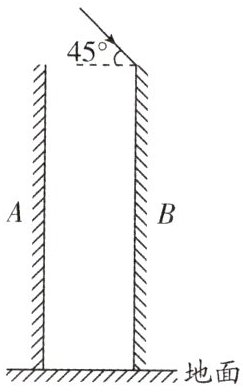

16. 核心素养科学思维 如图所示,两块等大的平面镜A、B直立在地面上,A、B高为1.05 m,相距0.2 m.有一束激光与竖直方向成45°角射到平面镜B的上边缘,经多次反射后射到地面.从第一次照射到平面镜B的上边缘开始计数,激光束射到地面时共经历的反射的次数为 ()

A. 4
B. 5
C. 6
D. 7

答案：
C解析:如图,∠DCF等于反射角等于入射角,在Rt△DCF 中,DF=CF=0.2m,所以每反射一次,光线下移0.2m,发生反射的次数n=$\frac{1.05m}{0.2m}$=5.25,所以包括在C点的反射,一共发生6次反射.故选C.
　　　　　　　　

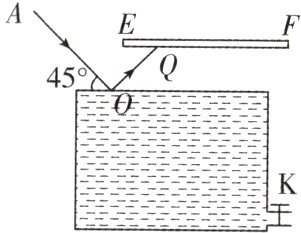

17. 如图所示,一束光沿AO射向水面,方向保持不变,打开水阀K,水流出,光点在光屏上移动,当光点移动了20 cm时,容器中的水位下降了 ()

A. 20 cm
B. 10 cm
C. 10√2 cm
D. 5√2 cm

答案：
B　解析:如图甲，入射光线AO射到水面，水面将光线反射到Q点，入射角为45°.当水面下降时，入射光线AO保持不变，如图乙，入射角没变，反射角也没变仍为45°
　　　 　 根据几何关系,QQ'//OP,OQ//O'Q',所以OP=QQ'=
　20cm,因为入射角为45°,所以△OO'P是等腰直角三角形,所以O'M = $\frac{1}{2}$OP = 10cm,所以当光斑在EF上向右移动20cm时,水面将下降10cm,故ACD不符合题，B符合题意,故选B.
