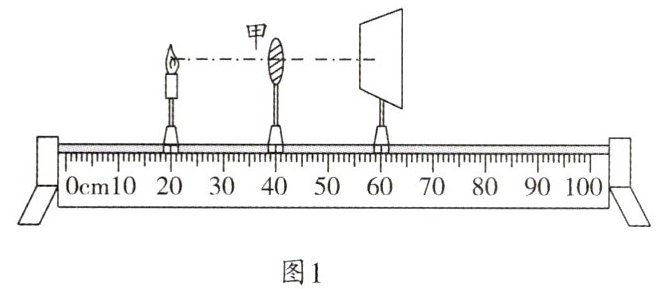

5. (2024·盐城盐都区期末)当蜡烛、透镜甲和

光屏放置在图1所示位置时,烛焰在光屏上成清晰的像.现保持光屏和透镜的位置不变,将透镜甲更换为透镜乙后,需将蜡烛向右移动距离s,方可在光屏上再次成清晰的像,透镜乙物距和像距的关系如图2所示,则(

)
A. 透镜乙的焦距为10 cm
B. 蜡烛移动的距离$s＞10 cm$
C. 若不移动蜡烛,则需向右移动光屏才能成清晰的像
D. 第二次所成的像是缩小的

答案： B 解析:A.读图2可以知道,某次物体通过凸透镜乙成像时,物距与像距都为$10\mathrm{cm}$,则此时物距与像距都等于焦距的2倍,则乙的焦距为$f=\frac{1}{2}u=\frac{1}{2}\times10\mathrm{cm}=5\mathrm{cm}$,故A错误;BD.此时烛焰通过乙成像,像距为$20\mathrm{cm}$,乙的焦距为$5\mathrm{cm}$,即像距大于2倍焦距,成的是放大的实像,则此时物距大于1倍焦距$5\mathrm{cm}$且小于2倍焦距$10\mathrm{cm}$,原来蜡烛距离透镜$20\mathrm{cm}$,现在到透镜的距离小于$10\mathrm{cm}$,则蜡烛移动的距离大于$10\mathrm{cm}$,故B正确,D错误;C.若不移动蜡烛,更换焦距较小的透镜后,像距减小,故应将光屏向左移动才能在光屏上得到清晰的像,故C错误.故选B.

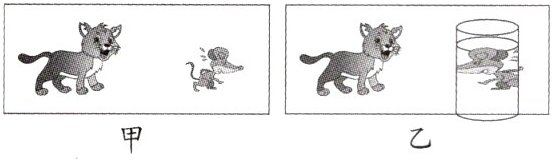

6. 如图甲所示,一幅漫画立在桌面上,小明把一个装有水的圆柱形玻璃杯放在漫画前,惊奇地发现,透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图乙所示,下列关于此现象的说法正确的是()

A. 透过水杯看到变“胖”的老鼠是虚像
B. 装有水的圆柱形玻璃杯相当于一个凹透镜
C. 将漫画逐渐靠近水杯,透过水杯看到的老鼠始终是掉头的
D. 将漫画离水杯远一些,透过水杯看到的老鼠会变“瘦”一些

答案： D 解析:AB.圆柱形玻璃杯装有水后,形成一个中间厚、边缘薄的凸透镜,由图可知此时透过水杯看到变"胖"的老鼠是倒立、放大的实像,故AB错误;C.将漫画逐渐靠近水杯,即物距减小,而当物距小于焦距时,成正立、放大的虚像,透过水杯看到的老鼠是向右跑的,故C错误;D.将漫画离水杯远一些,即物距变大,像距变小,像变小,则透过水杯看到的老鼠会变"瘦"一些,故D正确.故选D.

7. 某同学拿凸透镜来观察物理书的页面如图所示,若要将透镜成的像“理”字挪至透镜中央,书本的移动方向是()

A. 右下方
B. 右上方
C. 左下方
D. 左上方

答案： A 解析:由题图可知,此时像在凸透镜的右下方,若要将透镜成的像"理"字挪至透镜中央,像应向左上方移动,根据凸透镜成像规律可知,凸透镜成缩小像时,像与物是倒立的,因此书本应向右下方移动,故A符合题意,BCD不符合题意.故选A.

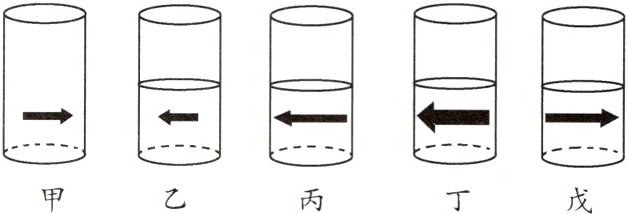

8. 核心素养 科学思维 小赵同学在家进行光学实验,他找来一个圆柱形玻璃杯,在玻璃杯后紧靠玻璃杯的白纸上面水平方向的箭头如图甲所示,慢慢向玻璃杯中注水至水面高过箭头位置,透过玻璃杯看纸上的“箭头”,则乙、丙、丁、戊图所示情景中,不可能看到的一幅图是____,将白纸逐渐远离杯子的过程中,依次观察到的情景是____.(均填写图片标号)

答案： 丁 戊丙乙 解析:圆柱形玻璃杯中注入水相当于凸透镜,玻璃杯后白纸上的水平箭头为物体.丁图中的像是倒立、变粗的像,由于玻璃杯上下的形状是相同的,故像在上下方向的大小是不变的,故丁图不可能.开始白纸在焦距之内,成正立、放大的虚像,成的像如图戊,将白纸逐渐远离杯子的过程中,当白纸在一倍焦距和二倍焦距之间时可以成倒立、放大的实像,成的像如图丙,当白纸在凸透镜的二倍焦距以外时可以成倒立、缩小的实像,成的像如图乙,所以依次观察到的情景是戊丙乙.

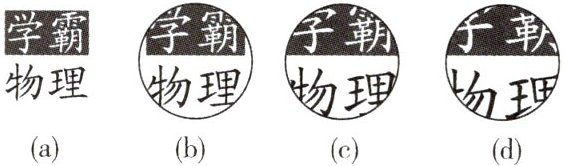

9. 新趋势 开放性设问 某小组同学为了探究凸透镜成虚像的大小和哪些因素有关,用如图(a)的图片作为观察的对象.他们先用焦距为$f_{1}$的透镜观察不同物距时的成像情况,观察到的现象如图(b)、(c)所示.接着他们保持物距不变,换用焦距为$f_{2}$的透镜,观察到的现象如图(d)所示.(已知$f_{1}＞f_{2}$,物距$u_{b}\lt u_{c}= u_{d}$)

(1)分析比较图(a)、(b)和(c),可得出初步结论:____;
(2)分析比较图(a)、(c)和(d),可得出初步结论:____.

答案：
(1)见解析
(2)见解析 解析:
(1)分析比较图(b)、(c)和(a),(b)、(c)成正立放大的虚像,且所成虚像越来越大.根据物距$u_{b}\lt u_{c}$,图(c)的像大于图(b)的像知,成虚像时物距越大,像越大.故可得出初步结论:同一物体经同一凸透镜成虚像时,物距越大,像越大.
(2)将图(c)和(d)与(a)相比较,成正立放大的虚像,且(d)的像大于(c)的像.根据$f_{1}\gt f_{2}$,物距$u_{c}=u_{d}$可知,物距相同时,焦距越大像越小.故可得出初步结论:同一物体经不同的凸透镜成虚像时,物距相同,焦距越大,像越小.
